کلید محافظ جان یا کلید محافظ نشتی جریان که با نام انگلیسی Residual Current Circuit Breaker (RCCB) نیز شناخته میشود، یکی از حیاتیترین تجهیزات حفاظتی در سیستمهای الکتریکی خانگی و صنعتی است. این کلید در مواقع بروز نشتی جریان، به صورت خودکار برق را قطع کرده و از بروز خطراتی مانند برقگرفتگی، آتشسوزی و صدمات مالی و جانی جلوگیری میکند.
کلید محافظ نشتی جریان (RCCB) چیست؟
عملکرد کلید محافظ جان چگونه است؟
مبنای عملکرد کلید محافظ جان RCCB، اندازهگیری اختلاف بین جریان رفت و برگشتی در مدار است. در صورت بروز نشتی، یعنی اگر بخشی از جریان از طریق مسیر غیرعادی مانند زمین بازگردد، این اختلاف از مقدار تعیینشده (مثلاً ۳۰ میلیآمپر) بیشتر شده و کلید در کسری از ثانیه برق را قطع میکند.
بر اساس استانداردها، حداکثر جریانی که بدن انسان میتواند تحمل کند ۳۰ میلیآمپر به مدت ۲۰۰ میلیثانیه است. کلیدهای RCCB با سرعت و دقت بالا قبل از عبور این مقدار جریان از بدن، مدار را قطع کرده و جان افراد را نجات میدهند.
اهمیت استفاده از کلید محافظ جان
عدم رعایت نکات ایمنی در مصرف برق یکی از عوامل اصلی بروز خسارات مالی، برقگرفتگی، و آتشسوزی بهویژه در اماکن مسکونی، اداری و صنعتی است. با انتخاب و نصب صحیح کلید محافظ جان، میتوان:
از خطر برقگرفتگی مستقیم و غیرمستقیم جلوگیری کرد.
مانع بروز آتشسوزی در اثر نشتی جریان شد.
از تجهیزات برقی در برابر صدمات ناشی از جریان نشتی محافظت کرد.
صرفهجویی در مصرف انرژی و کاهش هدررفت برق را تجربه کرد.

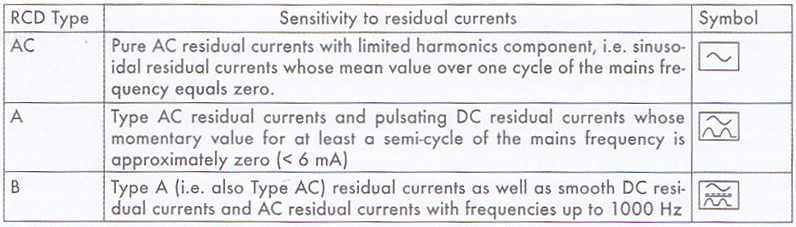

انواع کلید محافظ نشتی جریان (RCCB Types)
کلیدهای محافظ جان در انواع دو پل (برای مدار تکفاز) و چهار پل (برای مدار سهفاز) تولید میشوند و از نظر نوع جریان نشتی قابل تشخیص، به سه تیپ اصلی تقسیم میگردند:
1. کلید محافظ نشتی جریان تیپ AC
مناسب برای تشخیص جریانهای نشتی متناوب AC.
در مدلهای دو پل و چهار پل عرضه میشود.
رنج جریان نامی: 16 تا 125 آمپر.
رنج حساسیت نشتی: 0.01 تا 0.5 آمپر.
ولتاژ کاری: 200 تا 400 ولت.
2. کلید محافظ نشتی جریان تیپ A
قابلیت تشخیص جریان نشتی با موج متناوب AC و مستقیم پالسی DC.
در دو پل و چهار پل موجود است.
جریان نامی: 16 تا 80 آمپر.
حساسیت نشتی: 0.01 تا 0.5 آمپر.
مناسب برای مدارهای دارای تجهیزات الکترونیکی مانند ماشین لباسشویی، منابع تغذیه و درایوها.
3. کلید محافظ نشتی جریان تیپ B
پیشرفتهترین نوع، با قابلیت تشخیص جریان نشتی AC، DC پالسی و DC صاف تا فرکانس 1 مگاهرتز.
مناسب برای تجهیزات دارای منابع تغذیه سوئیچینگ، پنلهای خورشیدی و شارژر خودروهای برقی.
جریان نامی: 16 تا 125 آمپر.
حساسیت نشتی: 0.03 تا 0.5 آمپر.
ولتاژ کاری: 230 تا 500 ولت.
کلید محافظ نشتی جریان (RCCB) چیست؟
تفاوت کلید محافظ جان با سیستم ارت (Earthing)
در حالی که سیستم اتصال زمین (ارت) فقط در صورت نقص عایق تجهیزات وارد عمل میشود، کلید محافظ جان (RCD/RCCB) در صورت تماس مستقیم یا غیرمستقیم فرد با برق، حتی در نبود نقص تجهیزات، بلافاصله برق را قطع میکند. بنابراین برای حفاظت کامل از جان انسان، استفاده از کلید RCD الزامی است و نمیتوان تنها به ارت اکتفا کرد.

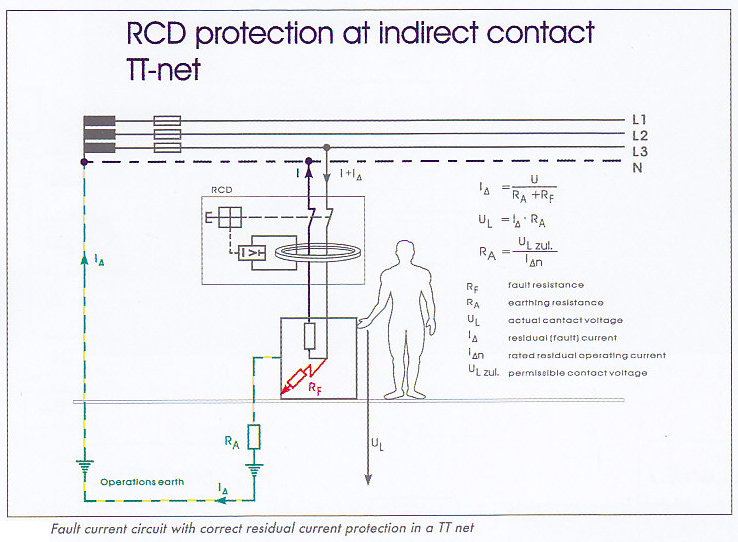

حفاظت در شبکه TT با کلید RCCB
در شبکههای TT، سیستم زمین به صورت مستقل برای هر مصرفکننده اجرا میشود. در این شبکهها، استفاده از کلید محافظ نشتی جریان برای حفاظت در برابر تماس غیرمستقیم ضروری است. کلید RCCB با تشخیص کوچکترین نشتی، میتواند از بروز خطرات جدی جلوگیری کند.
کلید محافظ نشتی جریان (RCCB) چیست؟
نتیجهگیری
استفاده از کلید محافظ جان امروزه نه تنها یک گزینه، بلکه ضرورتی برای تضمین ایمنی جان و مال افراد در اماکن مسکونی، تجاری و صنعتی است. با انتخاب نوع مناسب RCCB بر اساس نوع بار، نوع شبکه و حساسیت مورد نیاز، میتوان از برقگرفتگی، آتشسوزی و صدمات مالی جلوگیری کرد. این کلیدها، راهی هوشمندانه برای مدیریت مصرف انرژی و حفاظت از سرمایههای ملی به شمار میروند.
