راهنمای نصب و مشخصات کلیدهای محافظ جان (RCCB و RCBO)
راهنمای نصب و مشخصات کلیدهای محافظ جان (RCCB و RCBO)
( محتوای مطالب ) حتما تا انتهای این مقاله با ما همراه باشید زمان تقریبی مطالعه 5 دقیقه .
کلید محافظ جان یا RCCB/RCBO یکی از مهمترین تجهیزات حفاظتی در سیستمهای برقکشی است که نقش حیاتی در پیشگیری از برقگرفتگی و کنترل جریان نشتی دارد. در این مقاله، به بررسی مشخصات، دستورالعمل نصب، بهرهبرداری و نکات ایمنی مربوط به کلیدهای محافظ جان میپردازیم.
راهنمای نصب و مشخصات کلیدهای محافظ جان (RCCB و RCBO)
کلید محافظ جان چیست؟
کلید محافظ جان (Residual Current Circuit Breaker) تجهیزی است که در صورت بروز جریان نشتی، به صورت خودکار مدار را قطع میکند تا از آسیب به افراد و آتشسوزیهای احتمالی جلوگیری کند.
مشخصات فنی کلیدهای محافظ جان
- دمای کاری: از -۳۵ تا +۷۰ درجه سانتیگراد
- قدرت قطع اتصال کوتاه: ۶ تا ۱۰ کیلوآمپر
- جریان نامی: از ۶ تا ۱۰۰ آمپر
- انواع پلها:
- دو پل (برای مشترکین تکفاز – فاز و نول)
- چهار پل (برای مشترکین سهفاز با یا بدون نول)
- حساسیت جریان نشتی: از ۱۰ میلیآمپر تا ۵۰۰ میلیآمپر
- مدت زمان قطع مدار: حداکثر ۱۵۰ میلیثانیه
- درجه حفاظت: IP40 برای جلوگیری از ورود اجسام خارجی
- قابلیت اتصال کنتاکت کمکی
راهنمای نصب کلید محافظ جان
طبق استانداردهای بینالمللی، رعایت موارد زیر هنگام نصب ضروری است:
- اندازهگیری جریان نشتی: پیش از نصب، با میلیآمپرمتر مخصوص مقدار نشتی مدار بررسی شود. در صورت بالاتر بودن از ۲۰٪ حساسیت کلید، ابتدا نشتییابی و سپس نصب انجام شود.

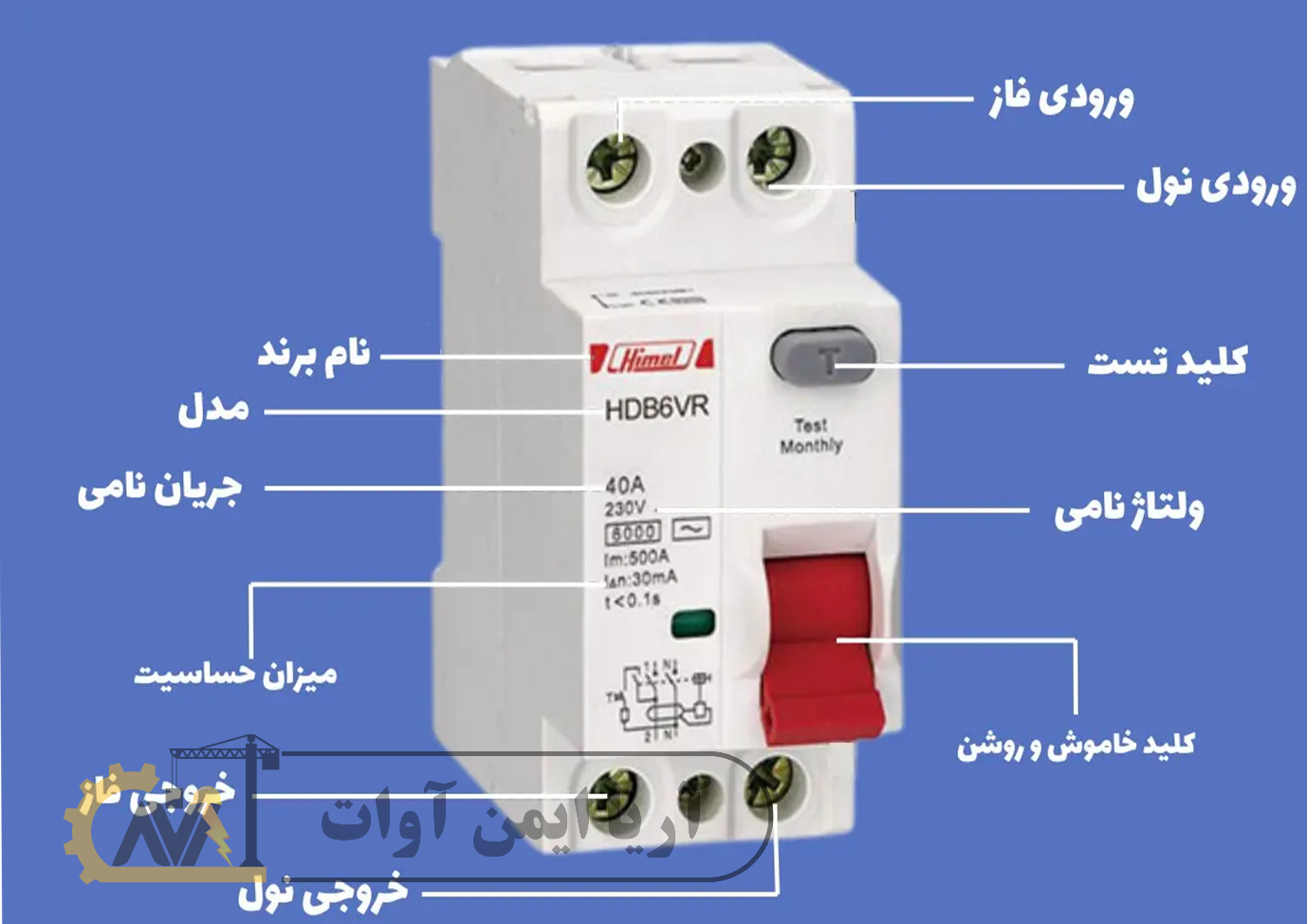

- اتصالات صحیح:
- در کلیدهای دو پل، نول به ترمینال N و فاز به ترمینال L متصل میشود.
- در سیستم تکفاز: دو سیم (فاز و نول)
- در سیستم سهفاز: چهار سیم (سه فاز + نول)
- ورودی و خروجی: میتوانند از بالا یا پایین وصل شوند و این موضوع عملکرد کلید را تحت تأثیر قرار نمیدهد.
- فیوز پشتیبان: برای محافظت بیشتر در برابر اتصال کوتاه و اضافهبار، استفاده از فیوز متناسب با جریان نامی الزامی است.
- نصب توسط متخصص: کلیه مراحل نصب و رفع ایرادها باید توسط تکنسین برق واجد شرایط انجام شود.
راهنمای نصب و مشخصات کلیدهای محافظ جان (RCCB و RCBO)
دستورالعمل دوره بهرهبرداری
اگر کلید محافظ جان برق را قطع کرد، دو حالت وجود دارد:
حالت اول:
با قطع همه وسایل از پریزها، کلید همچنان قطع میکند
🔹 نشتی در سیمکشی یا تجهیزات داخلی مدار وجود دارد → نیاز به بررسی تخصصی دارد.
حالت دوم:
با قطع وسایل، کلید وصل میماند
🔹 نشتی در یکی از وسایل برقی است → با وصل مجدد وسایل بهصورت جداگانه، وسیله معیوب شناسایی و تعمیر شود.
نتیجهگیری
کلید محافظ جان یکی از مؤثرترین تجهیزات ایمنی در سیستمهای برق خانگی و صنعتی است. نصب صحیح و بررسی دورهای آن میتواند از خطرات جدی برقگرفتگی، آتشسوزی و آسیب به تجهیزات جلوگیری کند. رعایت اصول نصب و بهرهبرداری نهتنها الزامی، بلکه حیاتی است.
