جایگاه ایمنی و استانداردهای بین‌المللی در عملیات بالابری

صنعت بالابری و جابجایی مواد، شریان حیاتی صنایع سنگین، ساخت و ساز، انرژی و لجستیک محسوب می‌شود. قلب تپنده این عملیات، ماشین‌آلات پیچیده‌ای چون جرثقیل‌ها هستند که به دلیل ماهیت دینامیکی و تحمل بارهای سنگین، همواره در معرض ریسک‌های ساختاری، مکانیکی و عملیاتی قرار دارند. یک شکست ناگهانی در این تجهیزات می‌تواند منجر به فجایع انسانی، خسارات مالی هنگفت و توقف طولانی‌مدت پروژه‌ها گردد. از این رو، «بازرسی جرثقیل» فراتر از یک الزام قانونی ساده، یک ضرورت مهندسی حیاتی است که تضمین‌کننده پایداری عملیات در طول عمر مفید تجهیز است.

راهنمای فنی و مهندسی برای تضمین ایمنی و انطباق استاندارد جرثقیل و بالابرها

راهنمای فنی و مهندسی برای تضمین ایمنی و انطباق استاندارد جرثقیل و بالابرها

اهمیت استانداردهای بین‌المللی:

در سطح جهانی، مجموعه‌ای از کدها و استانداردهای فنی تدوین شده‌اند که چارچوب‌های عملکردی و ایمنی این ماشین‌آلات را تعریف می‌کنند. رعایت این استانداردها نه تنها سطح ایمنی را ارتقاء می‌بخشد، بلکه امکان تجارت بین‌المللی و پذیرش بیمه‌ای تجهیزات را فراهم می‌سازد.

مهم‌ترین این استانداردها عبارتند از:

• ASME (انجمن مهندسان مکانیک آمریکا) : سری B30 (به ویژه B30.5 برای جرثقیل‌های سیار و B30.16/17 برای جرثقیل‌های سقفی) به عنوان مرجع اصلی در طراحی، ساخت، بهره‌برداری و نگهداری جرثقیل‌ها شناخته می‌شود. این استانداردها بر طراحی سازه‌ای، تست بار و رویه‌های بازرسی تأکید ویژه‌ای دارند.
• ISO (سازمان بین‌المللی استانداردسازی): استاندارد ISO 9927 (بازرسی جرثقیل‌ها) و ISO19992 (مشخصات فنی برای جرثقیل‌ها) چارچوب‌های جامع‌تری را برای مدیریت ایمنی تجهیزات بالابر ارائه می‌دهند.
• BS (استانداردهای بریتانیا): استانداردهای سری BS 7298 و مرتبط با آن‌ها، به‌ویژه در مناطقی که تحت تأثیر آیین‌نامه‌های اروپایی مانند EN 15011 قرار دارند، مبنای بازرسی‌های دقیق ساختاری را فراهم می‌کنند.

بازرسی‌های دوره‌ای و تخصصی، که توسط نهادهای بازرسی معتبر انجام می‌شوند، اطمینان می‌دهند که تمام اجزای حیاتی، از جوش‌های سازه‌ای گرفته تا سیستم‌های حفاظتی الکترونیکی، در وضعیت عملکردی بهینه قرار دارند و از محدودیت‌های طراحی تجاوز نکرده‌اند.

۲. بررسی کامل انواع جرثقیل‌ها: اجزا و خطاهای متداول

جرثقیل‌ها بر اساس محل نصب، قابلیت جابجایی و ساختار، به دسته‌های مختلفی تقسیم می‌شوند که هر کدام نیازمند رویکردهای بازرسی منحصر به فردی هستند.

۲.۱. جرثقیل‌های سقفی (Overhead Traveling Cranes / EOT)

این نوع جرثقیل‌ها معمولاً در محیط‌های کارخانجات و سالن‌های سرپوشیده استفاده می‌شوند و روی ریل‌هایی که در طول سالن نصب شده‌اند حرکت می‌کنند.

اجزای اصلی:

1. پل (Bridge Girder): سازه اصلی افقی که جرثقیل روی آن حرکت می‌کند.
2. تراولینگ مکانیزم (Trolley) : سازه‌ای که روی پل حرکت کرده و شامل بالابر (Hoist) است.
3. بالابر (Hoist): شامل موتور، گیربکس، درام و سیم‌بکسل یا زنجیر.
4. رابط برق (Power Supply System) : شامل فلت‌کابل یا ریل‌های برق‌دار (Conductor Bars).

خطاهای متداول مهندسی:

• خزش پل (Bridge Skewing): ناشی از عدم تعادل در سرعت موتورهای حرکتی پل، که منجر به تنش‌های برشی و خمشی غیرمنتظره در تیرهای اصلی می‌شود.
• سایش و خوردگی تیرهای اصلی: به ویژه در محیط‌های شیمیایی یا مرطوب، که می‌تواند منجر به کاهش ضخامت مؤثر (Section Loss) و شکست سازه‌ای گردد.
• فرسودگی ترمزهای راهروی: اختلال در سیستم ترمز پل می‌تواند منجر به برخورد انتهای جرثقیل با استاپرها شود.

۲.۲. جرثقیل‌های موبایل و کامیونی (Mobile and Truck Cranes)

این جرثقیل‌ها قابلیت جابجایی سریع و نصب در مکان‌های مختلف را دارند.

اجزای اصلی:

1. شاسی و کابین راننده: پلتفرم متحرک و سیستم محرکه.
2. اوترریگرها (Outriggers) : پایه‌های تلسکوپی که برای ایجاد یک سطح اتکای گسترده و افزایش پایداری ضروری هستند.
3. بوم (Boom) : سازه اصلی تلسکوپی که قلاب از انتهای آن آویزان می‌شود.
4. سیستم تعادل (Counterweight) : برای مقابله با گشتاور واژگونی.

خطاهای متداول مهندسی:

• نصب نادرست اوترریگر: عدم گسترش کامل یا تکیه بر سطوح نرم، که منجر به واژگونی تحت بار می‌شود.
• خستگی در اتصالات بوم: به ویژه در نزدیکی پین‌های محور چرخش (Pivot Pins) و بخش‌های تلسکوپی تحت کشش و فشار سیکلی.
• خرابی سیستم LMI (Load Moment Indicator): این سیستم که حیاتی‌ترین ابزار ایمنی است، باید به طور دقیق کالیبره شود تا اپراتور را از عبور از ظرفیت مجاز منع کند.

۲.۳. جرثقیل‌های دروازه‌ای (Gantry Cranes)

این جرثقیل‌ها اغلب در بنادر، حیاط‌های مواد (Yards) و محیط‌های تولیدی بزرگ برای جابجایی کانتینرها یا قطعات بسیار سنگین استفاده می‌شوند.

اجزای اصلی:

1. پایه‌های عمودی (Legs): ستون‌هایی که جرثقیل را بالا نگه می‌دارند.
2. تیر عرضی : (Girder) پل اصلی که توسط پایه‌ها پشتیبانی می‌شود.
3. مکانیسم‌های حرکت زمینی: چرخ‌ها و سیستم محرکه برای حرکت روی ریل‌های زمینی.

خطاهای متداول مهندسی:

• تراز نبودن چرخ‌ها (Wheel Misalignment) : باعث سایش غیریکنواخت چرخ‌ها و تنش‌های جانبی بر روی ریل‌ها و سازه می‌شود.
• خوردگی در اتصالات پایه‌ها : به ویژه در مناطق ساحلی یا مرطوب، که استحکام سازه‌ای را کاهش می‌دهد.

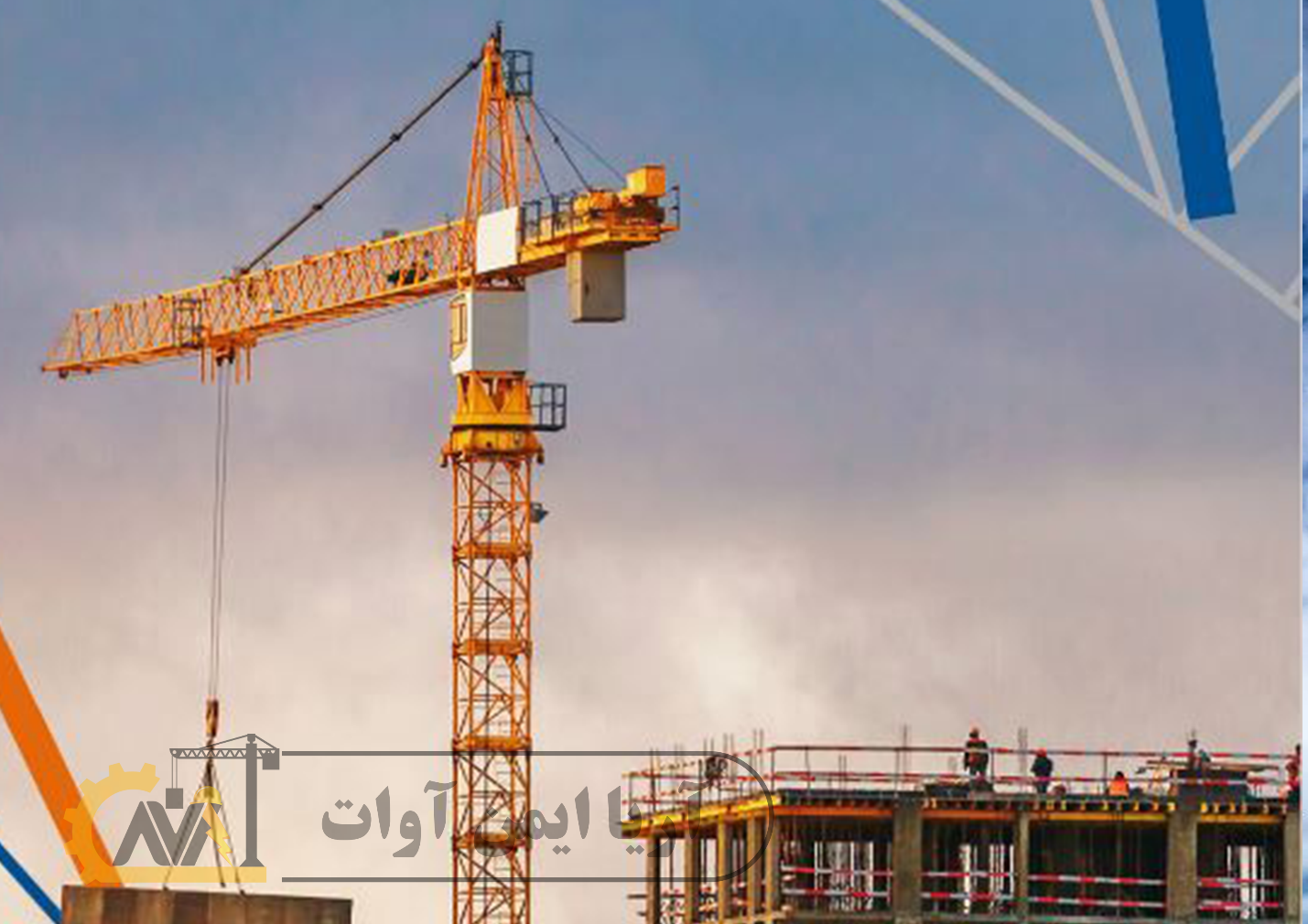

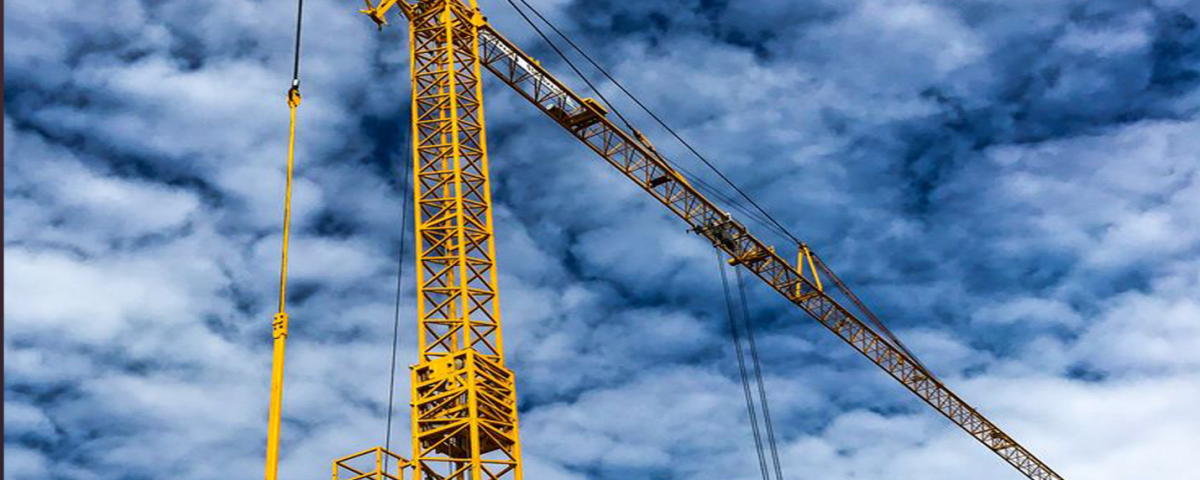

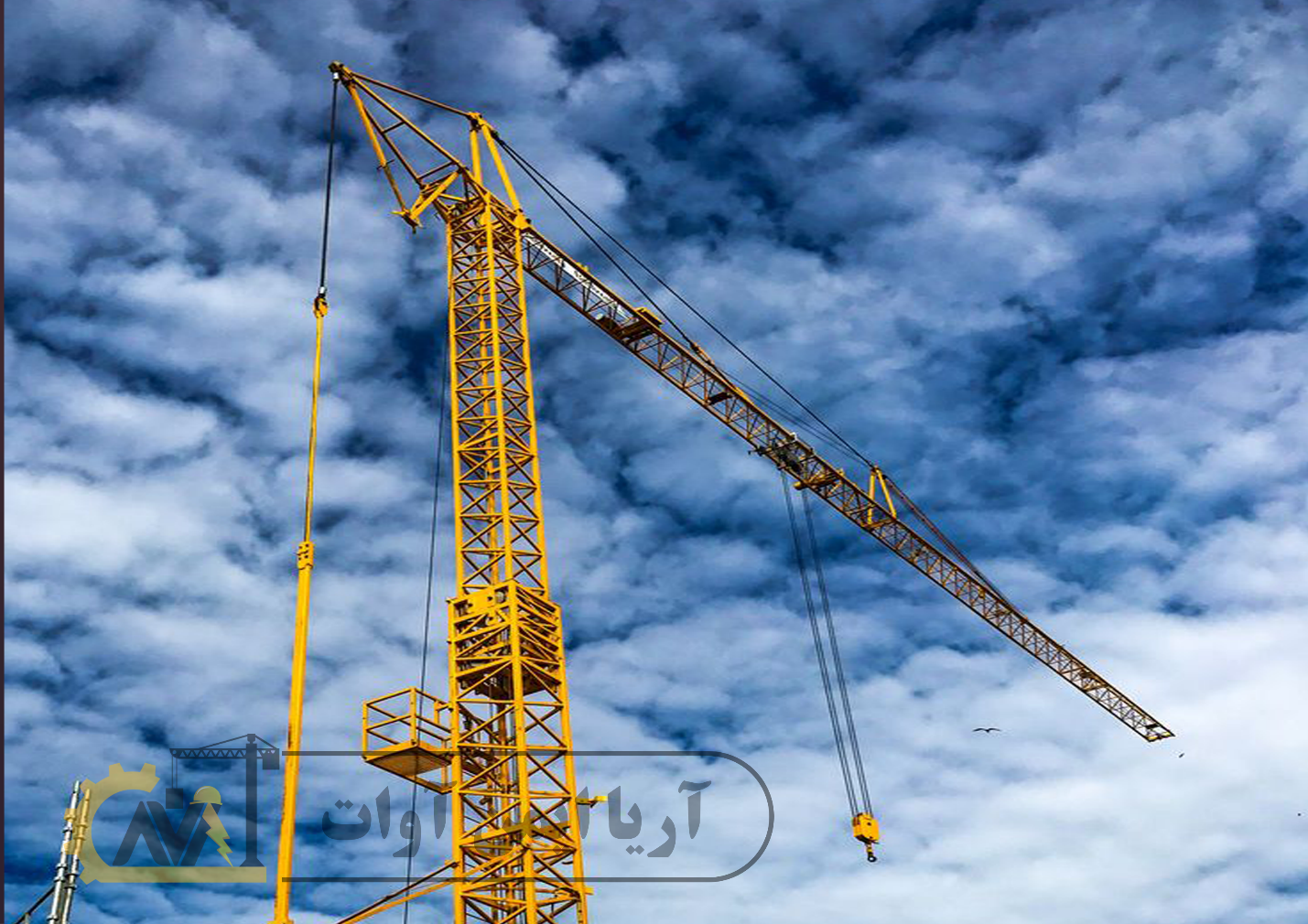

۲.۴. جرثقیل‌های برجی (Tower Cranes)

پرکاربرد در پروژه‌های ساختمانی بلندمرتبه، این جرثقیل‌ها نیاز به مهاربندی دقیق در برابر بارهای باد و دینامیکی دارند.

اجزای اصلی:

1. دکل (Mast) : ستون اصلی عمودی که ارتفاع جرثقیل را تأمین می‌کند.
2. بازوی کاری (Jib) : بازوی افقی بلند برای دسترسی به ناحیه کار.
3. سیستم ضد باد (Anti-climbing and Bracing) : مهاربندی‌های جانبی.

خطاهای متداول مهندسی:

• آسیب‌های ناشی از باد (Wind Damage) : در صورت عدم رعایت محدودیت‌های باد یا ترک‌خوردگی در محل‌های جوشکاری دکل هنگام اتصال به سازه.
• پایداری فونداسیون: عدم بررسی نشست یا جابجایی فونداسیون در طول زمان عملیات.

۳. تشریح دوره‌های بازرسی جرثقیل بر اساس استانداردهای ASME، ISO و BS

برنامه بازرسی جرثقیل‌ها یک برنامه چندسطحی است که با توجه به فرکانس استفاده و ریسک ذاتی تجهیز، طراحی می‌شود. این سطوح، ایمنی را در طول عمر دستگاه تضمین می‌کنند.

نوع بازرسی فرکانس هدف اصلی مراجع استاندارد (نمونه) بررسی عملکرد اجزای ایمنی حیاتی و شناسایی آسیب‌های آشکارASME B30.5/17، اپراتورمکرر (Frequent Inspection)ماهانه تا سه‌ماهه بررسی وضعیت سایش، خوردگی و عملکرد جزئی سیستم‌هاASME B30.20، بازرس داخلی/تخصصی دوره‌ای (Periodic Inspection)سالانه تا پنج‌ساله بازرسی جامع سازه‌ای، مکانیکی، الکتریکی و تست بارASME B30.16، بازرس شخص ثالث مجازسالانه (Annual Inspection)هر ۱۲ ماه تأیید انطباق کامل با کدها و صدور گواهی سلامت تمامی استانداردهای مربوطه

۳.۱. بازرسی روزانه (Daily Check)

این سطح عمدتاً توسط اپراتور مجرب انجام می‌شود و بر روی قابلیت اطمینان فوری دستگاه تمرکز دارد:

1. بررسی بصری: اطمینان از عدم وجود ترک‌های آشکار در جوش‌ها، اتصالات و پایه‌ها.
2. سیستم‌های کنترل: عملکرد کلیدهای اضطراری (E-Stop)، عملکرد جوی استیک‌ها و سنسورهای حد بالا و پایین.
3. اجزای باربر: بررسی سیم‌بکسل‌ها از نظر شکست رشته‌ها (Broken Wires)، خوردگی یا پیچش و اطمینان از درگیری صحیح سیم در درام.
4. ترمزها: تست عملکرد ترمز اصلی و ترمز اضطراری (Dead Man Switch).

۳.۲. بازرسی مکرر (Frequent Check)

این بازرسی‌ها نیازمند دانش فنی بیشتری هستند و اغلب شامل مستندسازی جزئیات است:

1. سطح روغن و مایعات هیدرولیک: بررسی سطح و جستجوی نشانه‌های نشت در سیلندرها و پمپ‌ها.
2. بست‌ها و اتصالات: بررسی سفتی پیچ و مهره‌های بحرانی (Torque Check) در اتصالات بوم، تیرها و اتصالات چرخ‌ها.
3. سایش قلاب و قفل ایمنی: بررسی باز شدن بیش از حد دهانه قلاب (Throat Opening) و کارکرد صحیح قفل ایمنی.

۳.۳. بازرسی دوره‌ای و سالانه (Periodic and Annual Inspection)

این سطح، عمیق‌ترین سطح بازرسی است و معمولاً توسط مهندسان بازرسی شخص ثالث و دارای گواهینامه انجام می‌شود. این بازرسی‌ها شامل ارزیابی‌های ساختاری، تست‌های غیرمخرب (NDT) و تست‌های عملکردی کامل است.

1. ارزیابی سازه‌ای (Structural Assessment): بررسی ترک‌های خستگی در نقاط حساس با استفاده از روش‌های NDT مانند مایع نافذ یا ذرات مغناطیسی.
2. تست عملکرد دینامیک: ارزیابی سرعت‌های حرکت، شتاب‌ها و پایداری سیستم کنترل.
3. تست بار (Load Testing): تأیید توانایی جرثقیل در بلند کردن بار اسمی و ظرفیت‌های تست مشخص شده (جزئیات در بخش ۵).
4. تأیید مدارک: بررسی سوابق نگهداری، گزارشات تعمیرات قبلی و کالیبراسیون سیستم‌های حفاظتی.

راهنمای فنی و مهندسی برای تضمین ایمنی و انطباق استاندارد جرثقیل و بالابرها

۴. مراحل بازرسی تخصصی هر بخش مهندسی جرثقیل

یک بازرسی فنی جامع باید تمام زیرسیستم‌های مهندسی را پوشش دهد. در اینجا، تمرکز بر جنبه‌های فنی و مهندسی هر بخش آمده است.

۴.۱. بازرسی سیستم سازه‌ای (Structural Integrity)

ساختار جرثقیل، شامل تیرهای اصلی، دکل، و اتصالات، باید در برابر تنش‌های چرخشی (Torsional) و خمشی (Bending) طراحی شده مقاومت کند.

الف) بازرسی جوش‌ها و اتصالات:
بخش‌های بحرانی مانند محل اتصال تیرهای پل به بالشتک‌های ریل (End Trucks) یا محل اتصال بوم به برجک، باید تحت بازرسی ذرات مغناطیسی (MPI) قرار گیرند. مهندس بازرس به دنبال “ترک‌های پوست مرغی” یا ترک‌هایی با جهت‌گیری عمود بر محور کشش اصلی است. طبق ASME، محاسبه مجدد تنش‌ها در نقاط بحرانی (Critical Stress Points) باید با توجه به بار واقعی و عمر عملیاتی تجهیز انجام شود.

ب) ارزیابی خستگی (Fatigue Assessment) :
در جرثقیل‌هایی که ساعت کار بالایی دارند، خستگی مواد عامل اصلی شکست است. باید تعداد سیکل‌های بارگذاری (Load Cycles) در مقابل ظرفیت طراحی مورد ارزیابی قرار گیرد. معیار اصلی، حفظ حداقل ضخامت باقیمانده (Section Loss) بالاتر از حد مجاز طراحی است.

۴.۲. بازرسی سیستم‌های مکانیکی (Mechanical Systems)

شامل وینچ‌ها، گیربکس‌ها، درام‌ها، یاتاقان‌ها و سیستم‌های انتقال قدرت.

الف) بازرسی وینچ و گیربکس:
بررسی لقی دنده‌ها (Gear Backlash) حیاتی است. لقی بیش از حد باعث ایجاد ضربه هنگام شروع و توقف بار می‌شود. همچنین، دمای کارکرد گیربکس باید تحت نظارت باشد (Thermal Monitoring) تا از روانکاری نامناسب یا شکست یاتاقان جلوگیری شود.

ب) سیستم ترمز (Braking System):
ترمز اصلی جرثقیل (معمولاً ترمز الکترومغناطیسی) باید با نیروی مشخصی قفل شود. آزمون شامل اندازه‌گیری فاصله توقف (Stopping Distance) در سرعت نامی است. در جرثقیل‌های سقفی، ترمز باید قادر باشد بار اسمی را در حالت قطع برق نگه دارد (Fail-Safe Mechanism).

۴.۳. بازرسی سیستم‌های هیدرولیک (Hydraulic Systems)

این سیستم‌ها مسئول حرکت بوم، بالابردن و پایین آوردن تثبیت‌کننده‌ها هستند.

1. نشت و فیلتراسیون: بررسی اتصالات شلنگ‌ها و پمپ‌ها برای جلوگیری از نشت روغن. فیلترهای روغن باید بر اساس درجه بندی ISO 4406 (کد پاکیزگی روغن) کنترل شوند.
2. عملکرد سیلندرها: تست هم‌سطحی (Leveling Test) برای سیلندرهای تثبیت کننده. سیلندرها نباید در حین نگه داشتن بار، دچار کاهش فشار قابل مشاهده شوند.
3. بررسی شیرهای کنترل: اطمینان از اینکه شیرهای ایمنی (Relief Valves) در فشار طراحی شده فعال می‌شوند و از بارگذاری بیش از حد سیستم جلوگیری می‌کنند.

۴.۴. بازرسی سیستم‌های الکتریکی و کنترل (Electrical and Control Systems)

سیستم‌های الکتریکی منبع تغذیه، کنترل حرکت و فعال‌سازی مکانیزم‌های ایمنی هستند.

1. تابلو برق و عایق‌بندی: بررسی کیفیت عایق‌بندی سیم‌کشی‌ها در برابر رطوبت و حرارت. تست مقاومت عایقی (Insulation Resistance Test) با دستگاه مگااهم‌متر برای اطمینان از عدم اتصال کوتاه یا نشتی جریان به شاسی.
2. سنسورها و محدودکننده‌ها (Limit Switches): تست دقیق عملکرد سنسورهای حد بالایی (Overload Cut-off) و سنسورهای برخورد (Anti-Collision) این تست‌ها باید با شبیه‌سازی شرایط خطا انجام شوند.
3. عملکرد LMI/AHC : تأیید کالیبراسیون سیستم نشانگر لحظه‌ای بار (LMI) و سیستم کنترل لحظه‌ای خمش (AHC). این سیستم‌ها باید منحنی بار-شعاع (Load Radius Chart) جرثقیل را با دقت بالا منعکس کنند.

۵. تشریح فرآیند تست بار (Load Testing)

تست بار، مهم‌ترین بخش بازرسی دوره‌ای است که برای اثبات ظرفیت باربری واقعی تجهیز در شرایط عملیاتی طراحی شده انجام می‌شود.

۵.۱. تست استاتیک (Static Load Test)

این تست برای ارزیابی ظرفیت سازه‌ای و ترمزها در شرایط پایدار استفاده می‌شود و معمولاً با بار مازاد انجام می‌گیرد.

• بارگذاری: جرثقیل با بارگذاری معادل ۱۱۰٪ تا ۱۲۵٪ ظرفیت بار اسمی (Rated Capacity) برای مدت زمان مشخص (معمولاً ۱۰ تا ۱۵ دقیقه) تحت آزمایش قرار می‌گیرد.
• هدف: پس از برداشتن بار، مهندس بازرس باید سازه را از نظر تغییر شکل دائمی (Permanent Deformation)، ترک‌های جدید و یا نقص در عملکرد ترمزها بررسی کند. بر اساس ASME B30، انحراف (Deflection) نباید از حد مجاز محاسبه شده بر اساس استانداردهای طراحی تجاوز کند.

۵.۲. تست دینامیک (Dynamic Load Test)

این تست ظرفیت جرثقیل در حین عملیات جابجایی و توقف‌های مکرر را مورد ارزیابی قرار می‌دهد.

• بارگذاری: معمولاً با بار اسمی (۱۰۰٪ ظرفیت) انجام می‌شود.
• اجرا: جرثقیل باید عملیاتی مانند بلند کردن، حرکت در عرض و طول (در جرثقیل‌های سقفی)، چرخش و پایین آوردن بار را با سرعت‌های عملیاتی انجام دهد. عملکرد سیستم ترمز (به ویژه ترمز بالابر) هنگام توقف ناگهانی بار بسیار حیاتی است.

۵.۳. اجرای صحیح تست بار: ملاحظات مهندسی

اجرای صحیح تست بار نیازمند محاسبات دقیق است:

1. محاسبه وزن بار آزمون: W_{text{Test} = C \times W_{text{Rated} که در آن W_{text{Rated} ظرفیت نامی جرثقیل و ( C ) ضریب ایمنی تست (معمولاً ۱.۱ تا ۱.۲۵) است.
2. تعیین شعاع بحرانی (Critical Radius): برای جرثقیل‌های متحرک، تست باید در بدترین پیکربندی شعاع عملیاتی (نزدیک‌ترین یا دورترین شعاع مجاز) انجام شود.
3. کنترل شرایط محیطی: تست بار در حضور باد شدید یا باران سنگین نباید انجام شود، زیرا این شرایط می‌توانند بر پایداری جرثقیل تأثیر بگذارند و نتایج تست را مخدوش سازند.

۶. بررسی تخصصی اجزای کلیدی: سیم‌بکسل، قلاب، LMI و غیره

اجزای خاصی در جرثقیل‌ها وجود دارند که به دلیل تماس مستقیم با بار و محیط، مستعد خرابی هستند و نیاز به بازرسی‌های فوق‌تخصصی دارند.

۶.۱. سیم‌بکسل (Wire Rope)

سیم‌بکسل عمر خستگی محدودی دارد و خرابی آن منجر به سقوط بار می‌شود.

• معیارهای پذیرش (ASME B30.5) : بازرس باید تعداد رشته‌های شکسته شده (Broken Wires) در یک طول مشخص (مثلاً شش برابر قطر سیم‌بکسل) را شمارش کند. اگر تعداد شکستی‌ها از آستانه مشخص شده فراتر رود، سیم‌بکسل باید تعویض شود.
• خوردگی داخلی: خوردگی ناشی از رطوبت محبوس شده بین رشته‌ها (Internal Corrosion) که با چشم غیرمسلح قابل تشخیص نیست، باید با کاهش قطر مؤثر (Nominal Diameter Reduction) شناسایی شود.
• جایگزینی: اگر قطر سیم‌بکسل بیش از ۵٪ قطر اسمی کاهش یابد، باید فوراً تعویض گردد.

۶.۲. قلاب و مکانیزم‌های نگه‌دارنده بار (Hooks and Load Holding Devices)

قلاب‌ها تحت تنش‌های کششی و برشی قرار دارند.

• باز شدن دهانه (Throat Opening): اندازه دهانه قلاب با استفاده از گیج‌های مخصوص باید بررسی شود. اگر دهانه بیش از ۱۰٪ افزایش یابد، قلاب معیوب تلقی می‌شود.
• پیچش (Twist) : هرگونه پیچش یا خمیدگی غیرعادی در بدنه قلاب نشان دهنده بارگذاری خارج از محور (Eccentric Loading یا بارگذاری بیش از حد است.
• قفل ایمنی (Safety Latch): قفل باید به درستی در جای خود قرار گیرد و با فشار دست باز نشود.

۶.۳. سیستم محدودکننده بار (LMI / Load Moment Indicator)

LMI قلب سیستم‌های حفاظتی مدرن جرثقیل‌های متحرک است و بر اساس اصول تعادل گشتاور عمل می‌کند.

فرمول اساسی گشتاور:
M_{text{Load} = F{text{Load} times R که M_{text{Load} گشتاور بار، ( F_\text{Load} ) نیروی عمودی بار و ( R ) شعاع کاری است.

LMI باید لحظه بار (Load Moment) فعلی را با ظرفیت لحظه‌ای مجاز (Rated Capacity Moment) که از جدول بار برشی (Load Chart) استخراج شده، مقایسه کند.

• کالیبراسیون سنسورها: سنسورهای زاویه بوم، طول بوم، و بار سنجی (Load Cell) باید به صورت دوره‌ای با تجهیزات مرجع اندازه‌گیری شوند تا خطای قرائت زیر ۲٪ باقی بماند.
• عملکرد قطع کننده: در صورت رسیدن به ۹۰ تا ۱۰۰ درصد ظرفیت، سیستم باید به صورت خودکار سیگنال توقف عملیات (Stop Signal) را به سیستم کنترل ارسال کند.

۶.۴. بوم، دکل و اوترریگر (Boom, Mast, and Outriggers)

این اجزا بخش‌های اصلی باربر سازه‌ای هستند.

• بوم تلسکوپی: بازرسی نقاط تماس بین بخش‌های تلسکوپی. سایش یا آسیب در ناحیه تکیه‌گاه (Wearing Pads) می‌تواند منجر به قفل شدن یا تغییر زاویه ناخواسته بوم شود.
• پین‌ها و اتصالات: پین‌هایی که بخش‌های بوم را به هم متصل می‌کنند باید از نظر سایش محوری و وجود شکاف (Gap) بررسی شوند. استفاده از مواد پرکننده (Shims) باید استاندارد باشد.
• سیستم اوترریگر: در جرثقیل‌های سیار، باید اطمینان حاصل شود که تمامی پدهای انتهایی اوترریگر (Pads) به طور کامل و هم‌سطح روی زمین قرار گرفته‌اند و هیچ‌گونه نیروی فشاری ناخواسته به شاسی وارد نمی‌شود.

۷. تحلیل علل رایج خرابی جرثقیل‌ها و روش‌های پیشگیری مبتنی بر مهندسی

خرابی تجهیزات بالابر اغلب نتیجه یک فرآیند تدریجی ناشی از غفلت در نگهداری، یا فراتر رفتن از محدودیت‌های طراحی است.

۷.۱. خستگی سازه‌ای (Structural Fatigue)

علت: بارگذاری‌های تکراری در نزدیکی ظرفیت اسمی، به ویژه در فرآیندهایی که شامل توقف و شروع‌های ناگهانی است. این امر منجر به رشد آهسته ترک‌های خستگی در اتصالات پر استرس می‌شود.
پیشگیری مهندسی: پیاده‌سازی نگهداری پیش‌بینانه (Predictive Maintenance) مبتنی بر نظارت بر زمان کارکرد (Service Hours) و تعداد سیکل‌های بار. استفاده از تکنیک‌های NDT (مانند تست‌های اولتراسونیک) برای ردیابی ترک‌های زیرسطحی پیش از آنکه به مرحله بحرانی برسند.

۷.۲. نشت و خرابی هیدرولیک ناشی از آلودگی روغن

علت: ورود ذرات جامد یا آب به مدار هیدرولیک، که باعث سایش سریع پمپ‌ها، شیرها و سیلندرها شده و در نهایت منجر به از دست دادن توان یا کنترل ناگهانی می‌شود.
پیشگیری مهندسی: اجرای برنامه کنترل کیفیت سیالات (Fluid Quality Control Program). پایش منظم ویسکوزیته، میزان آب و درجه پاکیزگی روغن با استفاده از کیت‌های تست آزمایشگاهی. تعمیر و تعویض به موقع فیلترها بر اساس میزان آلودگی اندازه‌گیری شده نه فقط بر اساس زمان.

۷.۳. بارگذاری خارج از محدوده طراحی (Overloading and Misapplication)

علت: اپراتورها اغلب به دلیل محدودیت زمانی، بار را در شعاعی کمتر از آنچه در نمودار بارگیری مجاز است، قرار می‌دهند (مثلاً نصب بوم در زاویه بسیار بسته در حالی که محدودیت‌های LMI اجازه نمی‌دهد).
پیشگیری مهندسی: نصب و کالیبراسیون دقیق سیستم‌های LMI/AHC. آموزش‌های تخصصی که صرفاً بر روی نحوه کارکرد جرثقیل نیست، بلکه بر درک محدودیت‌های فیزیکی آن (مفهوم گشتاور و مرکز ثقل) تمرکز دارد.

۷.۴. نصب نامناسب تجهیزات ثانویه

علت: نصب غیراستاندارد قلاب‌ها، تیرهای بلند کننده (Sling Beams) یا استفاده از اتصالات نامناسب توسط کاربر.
پیشگیری مهندسی: تمام تجهیزات کمکی (Slings, Shackles, Hooks) باید دارای گواهی سازنده باشند و ظرفیت بار آن‌ها (WLL) به وضوح مشخص شود. بازرسی قلاب‌ها و اتصالات کمکی باید جزئی از برنامه بازرسی روزانه باشد.

۸. معرفی تخصصی خدمات شرکت بازرسی آریا ایمن آوات

در محیط‌های صنعتی پیچیده امروزی، نیاز به یک شریک بازرسی فنی که هم دانش عمیق مهندسی داشته باشد و هم توانایی اجرای سریع و موثق را دارا باشد، بیش از پیش احساس می‌شود. شرکت بازرسی آریا ایمن آوات با درک عمیق از الزامات استانداردهای ASME، ISO و BS، خود را به عنوان پیشرو در حوزه تأمین ایمنی و انطباق تجهیزات بالابر معرفی می‌نماید.

راهنمای فنی و مهندسی برای تضمین ایمنی و انطباق استاندارد جرثقیل و بالابرها

۸.۱. سابقه و اعتبار مهندسی

شرکت آریا ایمن آوات با سال‌ها فعالیت مستمر در صنایع مادر کشور، توانسته است سوابقی درخشان در بازرسی تجهیزات حیاتی (Critical Equipment) در صنایع نفت، گاز، پتروشیمی، فولاد و بنادر ایجاد کند. اعتبار ما نه تنها بر پایه تجربه، بلکه بر پایه انطباق صد درصدی روش‌های بازرسی با آخرین نسخه‌های استانداردهای بین‌المللی استوار است. ما گواهی‌های بازرسی خود را بر اساس پروتکل‌های دقیق و مستند، صادر می‌کنیم که مورد پذیرش نهادهای نظارتی و شرکت‌های بیمه معتبر قرار می‌گیرند.

۸.۲. کادر متخصص و باتجربه

هسته اصلی توانمندی‌های آریا ایمن آوات، تیم مهندسی آن است. بازرسان ما دارای مدارک معتبر بین‌المللی در زمینه تست‌های غیرمخرب (NDT Level II/III)، بازرسی جرثقیل (Crane Inspection Certifications) و مهندسی مکانیک و سازه هستند. این تخصص چندوجهی به ما امکان می‌دهد تا نه تنها ایرادات سطحی، بلکه ریشه‌های مهندسی مشکلات سازه‌ای و خستگی مواد را نیز تشخیص دهیم.

۸.۳. پوشش سراسری کشور و چابکی عملیاتی

با داشتن دفاتر فعال و شبکه‌ای گسترده از تیم‌های فنی در سراسر کشور، شرکت آریا ایمن آوات تضمین می‌کند که خدمات بازرسی بدون تأخیر و در کوتاه‌ترین زمان ممکن به محل پروژه شما اعزام شوند. این پوشش گسترده، زمان توقف تولید (Downtime) را به حداقل می‌رساند.

۸.۴. تجربه اجرای پروژه‌های عظیم صنعتی

ما افتخار داریم که در پروژه‌های زیرساختی بزرگ کشور، از جمله بازرسی ناوگان جرثقیل‌های دروازه‌ای بنادر بزرگ، بازرسی جرثقیل‌های سنگین پروژه‌های پالایشگاهی و بازرسی دوره‌ای جرثقیل‌های سقفی در کارخانجات عظیم فولاد، مشارکت فعال داشته‌ایم. این تجربه، توانایی ما را در مدیریت بازرسی‌های پیچیده با هزاران نقطه بازرسی اثبات می‌کند.

۸.۵. تسریع صدور گواهی سلامت و شفافیت فنی

یکی از مزایای کلیدی کار با ما، تسریع در صدور گواهی سلامت است. با استفاده از ابزارهای دیجیتال و فرآیندهای مستندسازی کارآمد، پس از اتمام موفقیت‌آمیز تست‌ها، گزارشات و گواهی‌نامه‌های لازم به سرعت آماده شده و تحویل داده می‌شود.

۸.۶. ایجاد فضای رقابتی و بهینه‌سازی هزینه

آریا ایمن آوات با ارائه راهکارهای بازرسی بهینه و حذف بازرسی‌های غیرضروری و تکراری، به مشتریان کمک می‌کند تا در عین حفظ بالاترین استانداردهای ایمنی، هزینه‌های عملیاتی خود را مدیریت کنند. مهندسین ما همواره به دنبال کارآمدترین روش برای اعتبارسنجی ایمنی هستند.

۸.۷. توانایی ادغام بازرسی‌ها و افزایش بهره‌وری

ما امکان اجرای چندین بازرسی تخصصی در یک مراجعه واحد را فراهم می‌کنیم؛ به عنوان مثال، همزمان با تست بار جرثقیل، بازرسی تست فشار مخازن ذخیره هوای فشرده و یا بازرسی اتصالات اسلینگ نیز انجام می‌پذیرد. این رویکرد سیستمی، زمان و هزینه‌های لجستیک را به شدت کاهش می‌دهد.

۸.۸. شفاف‌سازی موانع استانداردی و ارائه راهکار اجرایی

بازرسی صرفاً شناسایی نقص نیست؛ بلکه ارائه مسیر شفاف برای رفع آن است. تیم ما موانع استانداردی (Non-Conformities) را نه تنها گزارش می‌کند، بلکه با ارائه راهکارهای مهندسی دقیق و عملی، مشتری را در فرآیند اصلاح و انطباق با کدها یاری می‌نماید.

۹. تفاوت مهندسی بازرسی: سطح ۱، سطح ۲ و سطح ۳

در ادبیات بازرسی صنعتی، سطوح بازرسی اغلب برای تعیین عمق، ابزار و صلاحیت بازرس مورد استفاده قرار می‌گیرد و مستقیماً با استانداردهایی مانند ASME و API مرتبط است.

۹.۱. بازرسی سطح ۱ (Level I Inspection)

ماهیت: بازرسی ظاهری و عملیاتی پایه.
مخاطب: اپراتور آموزش دیده یا پرسنل داخلی تعمیر و نگهداری. تمرکز: شناسایی آسیب‌های آشکار، بررسی عملکرد کلیدهای اضطراری، اتصالات ساده و وضعیت عمومی دستگاه. این سطح فاقد ابزارآلات اندازه‌گیری دقیق یا روش‌های غیرمخرب است. مثال: بررسی روزانه سیم‌بکسل برای یافتن رشته‌های شکسته آشکار.

۹.۲. بازرسی سطح ۲ (Level II Inspection)

ماهیت: بازرسی فنی و کمی، مبتنی بر اندازه‌گیری و استفاده از روش‌های NDT اولیه.
مخاطب: بازرسان فنی مجاز و مهندسان نگهداری. تمرکز: شامل تمامی جنبه‌های سطح ۱، به علاوه استفاده از ابزارهای کالیبره شده (مانند کولیس، گیج‌ها، دستگاه تست ترمز) و اجرای روش‌های NDT مانند ذرات مغناطیسی (MT) برای ارزیابی جوش‌ها و مناطق پر استرس. مثال: اندازه‌گیری دقیق دهانه قلاب و مقایسه آن با حد مجاز. انجام تست استاتیک ۱۱۰٪.

۹.۳. بازرسی سطح ۳ (Level III Inspection)

ماهیت: بازرسی جامع مهندسی، ارزیابی ریشه‌ای علل خرابی، تجزیه و تحلیل ریسک (Risk-Based Inspection) و تأیید اعتبار سازه‌ای.
مخاطب: مهندسین ارشد سازه، متخصصین NDT پیشرفته و بازرسان سطح ۳ مجاز.

تمرکز: این سطح فراتر از تشخیص نقص است و به تحلیل این می‌پردازد که چرا نقص ایجاد شده و چگونه می‌توان عمر باقیمانده تجهیز را تخمین زد. شامل تحلیل اجزای محدود (FEA) در صورت نیاز، بازرسی‌های پیشرفته NDT (مانند تست‌های UT Time- of-Flight Diffraction – ToFD) و بررسی تاریخچه کامل سوابق عملیاتی و نگهداری.

مثال: انجام تحلیل خستگی جامع بر روی تیر اصلی پل جرثقیل با استفاده از داده‌های شمارش سیکل بارگذاری واقعی و تأیید طراحی مجدد ساختاری در صورت لزوم.

۱۰. چک‌لیست جامع بازرسی فنی جرثقیل (نمونه ساختار یافته)

این چک‌لیست نماینده‌ای از ارزیابی‌های سطح ۲ و ۳ است که باید توسط بازرسان مجرب شرکت آریا ایمن آوات تکمیل شود.

مشخصات عمومی:

نوع جرثقیل:

سقفی

متحرک

برجی

• دروازه‌ای ظرفیت نامی (Rated Capacity)
• تن ساعت کارکرد (Operating Hours)
• تاریخ بازرسی: شعاع عملیاتی تست (برای متحرک)

ردیف بخش بازرسی وضعیت (Pass/Fail/N/A)مشاهده فنی مقدار اندازه‌گیری شده اقدام اصلاحی مورد نیاز (بر اساس استاندارد)

1. سازه (Structure)

۱.۱. وجود ترک‌های خستگی در جوش‌های اصلی بررسی (MPI)

۱.2 . وضعیت تیرهای اصلی (برجستگی، خوردگی، انحنای جانبی)

۱.۳.استحکام اتصالات دکل/پل (پیچ‌ها، پین‌ها، واشرها)

۱.۴. وضعیت پایه‌های نگهدارنده (در صورت ثابت بودن)

2. سیستم بالابر و قلاب (Hoist & Hook)

۲.۱. تعداد رشته‌های شکسته در سیم‌بکسل (در هر ۶ قطر)

۲.۲. کاهش قطر سیم‌بکسل (بیشتر از ۵٪)

۲.۳. دهانه قلاب (اندازه‌گیری با گیج)

۲.۴. عملکرد قفل ایمنی قلاب

۲.۵. درگیری صحیح سیم در درام (تعداد دورها)

3. سیستم ترمز (Brakes)

۳.۱. فاصله توقف (Stopping Distance) در تست دینامیک

۳.۲. عدم لغزش ترمز اصلی تحت بار ۱۱۰٪ استاتیک

۳.۳. عملکرد ترمز اضطراری (Dead Man Switch)

4. سیستم هیدرولیک (Hydraulics – در صورت وجود

۴.۱سطح و کیفیت روغن (شاخص آلودگی ظاهری)

۴.۲. نشت از پمپ‌ها و سیلندرها

۴.۳. عملکرد صحیح شیرهای اطمینان (Relief Valve Setting)

۴.۴. پایداری کامل سیلندرها تحت بار نگه داشته شده

۵. سیستم کنترل و ایمنی (Controls & Safety)

۵.۱. عملکرد سنسور حد بالا/پایین حرکت بالابر

۵.۲. عملکرد صحیح سیستم LMI (تست تزریق سیگنال)

۵.۳. تست کلیدهای محدود کننده حرکت (Overload/Over travel)

۵.۴. سلامت تابلو برق، سیم‌بندی و اتصالات

۶. مکانیزم‌های حرکت (Travel Mechanisms)

۶.۱. سایش چرخ‌ها (در جرثقیل‌های ریلی)

۶.۲. کنترل لقی چرخ‌ها و تنش‌های جانبی (Skewing Check)

۶.۳. عملکرد ترمزهای راهرو (Bridge Brakes)

۷. تست بار (Load Test – ۱۱۰٪ استاتیک)۷.۱تغییر شکل دائمی پس از حذف بار

۷.۲. عملکرد نرم و بدون ضربه در تست دینامیک ۱۰۰٪

۱۱. اهمیت پیاده‌سازی استانداردهای نگهداری و تعمیرات (R&M)

بازرسی تنها یک «نقطه در زمان» است؛ ایمنی واقعی از طریق یک برنامه نگهداری و تعمیرات (R&M) قوی تضمین می‌شود. بازرسی‌های شرکت آریا ایمن آوات، به عنوان یک تشخیص دهنده دقیق، نقاط ضعف را مشخص می‌کنند که باید بلافاصله در برنامه R&M گنجانده شوند.

انتقال از نگهداری واکنشی به پیش‌بینانه:
بسیاری از سازمان‌ها بر تعمیر پس از خرابی (Reactive Maintenance) تکیه می‌کنند که منجر به توقف‌های برنامه‌ریزی نشده و گران می‌شود. استانداردسازی R&M جرثقیل‌ها نیازمند پذیرش رویکردهای مدرن است:

1. تعمیرات مبتنی بر شرایط : (Condition-Based Maintenance – CBM) به جای تعویض قطعات بر اساس زمان صرفاً، تعویض زمانی انجام می‌شود که داده‌های پایش مستمر (مانند ارتعاشات، دما، یا تحلیل روغن) نشان‌دهنده کاهش عملکرد زیر حد آستانه باشند.
2. استفاده از سوابق بازرسی: نتایج بازرسی‌های دوره‌ای باید ورودی مستقیم به سیستم مدیریت نگهداری (CMMS) باشند. گزارشات ما در آریا ایمن آوات حاوی کدهای استاندارد برای طبقه‌بندی خرابی‌ها است که به راحتی قابل وارد شدن به این سیستم‌ها هستند.
3. مدیریت قطعات یدکی بحرانی: بر اساس ریسک خرابی قطعات کلیدی (مانند سنسورهای LMI، ترمزها، یاتاقان‌های اصلی)، باید سطح موجودی قطعات یدکی تضمین شود تا در صورت کشف نقص در بازرسی، زمان انتظار برای قطعه، عملیات را متوقف نکند.

یک برنامه نگهداری مهندسی‌شده، به طور مداوم اجزای اصلی را در محدوده عملکرد بهینه نگه می‌دارد و از تبدیل یک نقص کوچک به یک فاجعه جلوگیری می‌کند.

۱۲. جمع‌بندی و فراخوان اقدام قوی

جرثقیل‌ها دارایی‌های سرمایه‌ای حیاتی هستند که ایمنی کارکنان و استمرار تولید به عملکرد صحیح آن‌ها وابسته است. بازرسی جرثقیل، فرآیندی مهندسی است که نیازمند دانش عمیق سازه‌ای، مکانیکی و الکتریکی، و همچنین تعهد کامل به استانداردهای بین‌المللی نظیر ASME B30 است. نادیده گرفتن هر یک از مراحل بازرسی روزانه، مکرر یا سالانه، ریسک تحمل نشده‌ای را بر سیستم تحمیل می‌کند که ممکن است به قیمت جبران‌ناپذیری تمام شود.

شرکت بازرسی آریا ایمن آوات خود را به عنوان معتبرترین و توانمندترین گزینه در این عرصه معرفی می‌کند. تیم متخصص ما با استفاده از ابزارهای پیشرفته NDT، تجربه طولانی در پروژه‌های بزرگ و درک کامل از نیازهای انطباقی صنایع مختلف، نه تنها گواهی سلامت جرثقیل شما را با سرعت و دقت تضمین می‌کند، بلکه به عنوان مشاور فنی شما، موانع استاندارد را شناسایی و راهکارهای اجرایی شفافی برای رفع آن‌ها ارائه می‌دهد.

فراخوان اقدام (Call to Action):
برای تضمین حداکثر ایمنی، انطباق قانونی کامل و به حداقل رساندن توقفات عملیاتی، هم‌اکنون با متخصصین شرکت آریا ایمن آوات تماس حاصل فرمایید تا ناوگان بالابر خود را تحت پوشش جامع‌ترین و فنی‌ترین خدمات بازرسی در کشور قرار دهید. شرکت آریا ایمن آوات معتبرترین گزینه برای دریافت گواهی سلامت جرثقیل و خدمات بازرسی تخصصی است. ایمنی امروز، تضمین‌کننده تولید فرداست.

اجرای چاه ارت

مرجع تخصصی بازرسی فنی و تاییدیه چاه ارت
