تست نشتی خطوط انتقال نفت و گاز چیست؟ معرفی ۹ روش نشت‌یابی
تست نشتی خطوط انتقال نفت و گاز یکی از مراحل مهم در بررسی ایمنی خطوط لوله است. این خطوط برای انتقال نفت خام، گاز طبیعی، فرآورده‌های نفتی و سایر سیالات در مسیرهای طولانی استفاده می‌شوند. اگر لوله، اتصال، فلنج یا شیر دچار نشتی شود، ممکن است خسارت مالی، آلودگی محیط‌زیست، توقف تولید یا حتی آتش‌سوزی و انفجار رخ دهد.
به همین دلیل، انجام تست نشتی خطوط لوله به شناسایی نشتی‌های احتمالی، بررسی سلامت سیستم و کاهش خطرهای عملیاتی کمک می‌کند. برای انتخاب روش مناسب باید عواملی مانند نوع سیال، فشار کاری، جنس لوله، شرایط محیطی و میزان حساسیت سیستم را در نظر گرفت. در این مقاله با ۹ روش مهم نشت‌یابی، تجهیزات مورد استفاده و استانداردهای مرتبط آشنا می‌شویم.

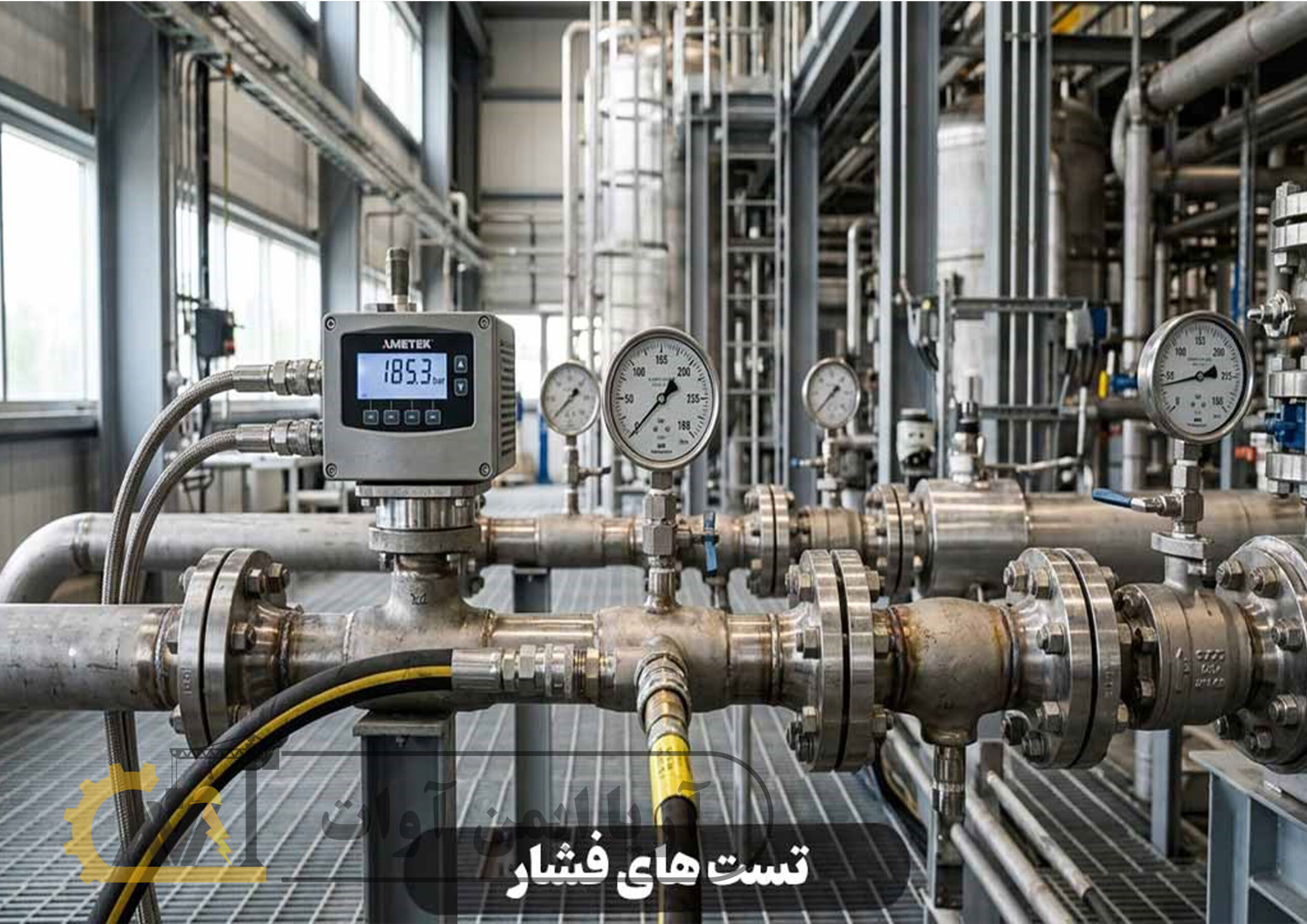

تست نشتی خطوط انتقال نفت و گاز چیست؟ معرفی ۹ روش نشت‌یابی
تست نشتی خطوط انتقال نفت و گاز چیست؟
تست نشتی یا Leak Test روشی برای بررسی توانایی یک خط لوله یا تجهیز در نگهداری سیال و جلوگیری از خروج ناخواسته آن است. در این آزمایش، بخش موردنظر با روش مناسب بررسی می‌شود تا نشانه‌هایی مانند افت فشار، خروج گاز، تغییرات غیرعادی دما یا سیگنال‌های صوتی شناسایی شوند.
تست نشتی با تست استحکام یا تست فشار یکسان نیست. تست فشار معمولاً برای بررسی توان تحمل فشار سیستم به کار می‌رود؛ اما تست نشتی بر پیدا کردن مسیر خروج سیال تمرکز دارد. گاهی این آزمون‌ها در یک برنامه بازرسی انجام می‌شوند، ولی هدف و معیار پذیرش آن‌ها باید جداگانه مشخص شود.
۹ روش تست نشتی خطوط لوله

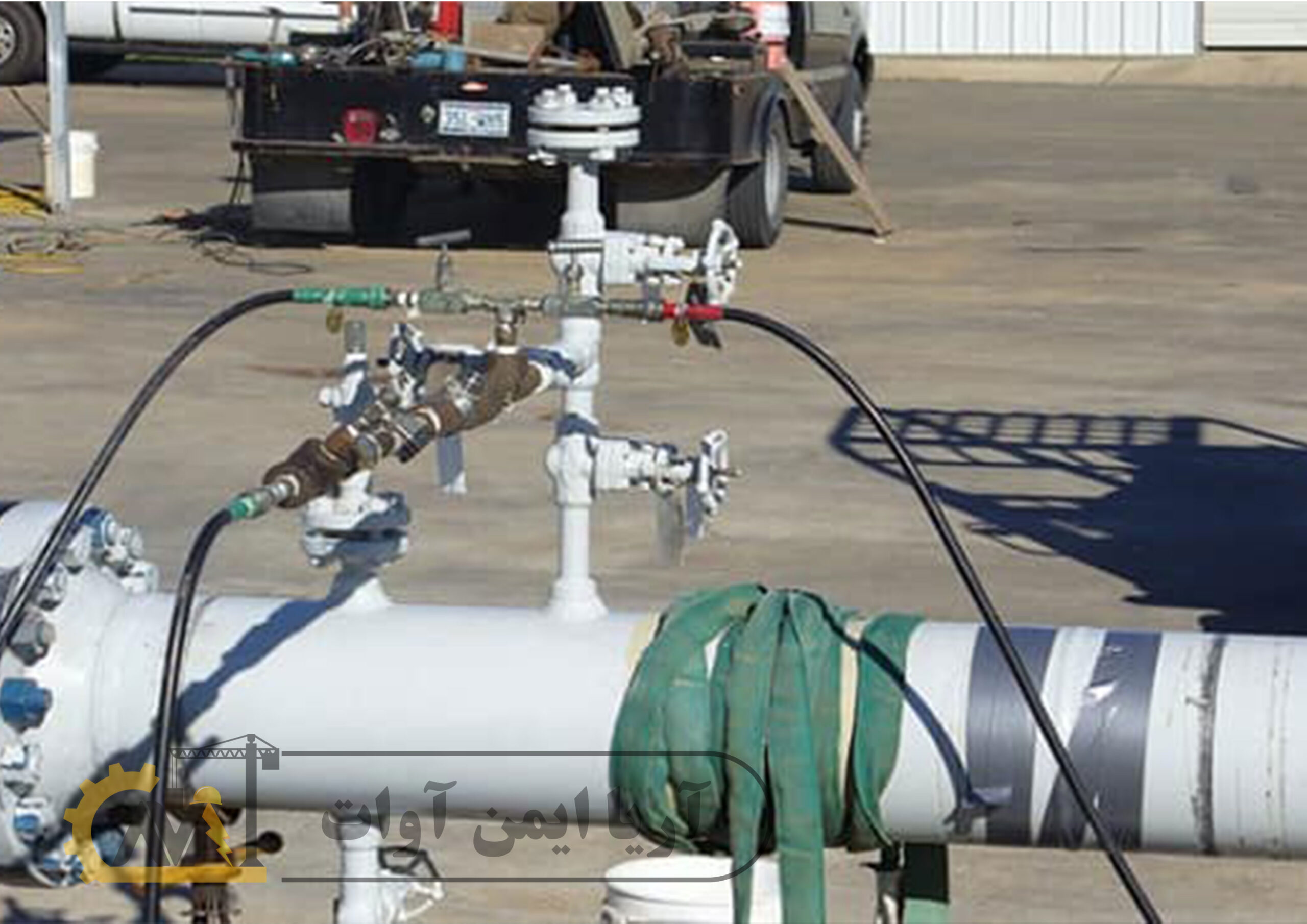

تست نشتی خطوط انتقال نفت و گاز چیست؟ معرفی ۹ روش نشت‌یابی
۱. تست هیدرواستاتیک
در تست هیدرواستاتیک، بخش مشخصی از خط لوله با مایع، معمولاً آب، پر می‌شود و پس از هواگیری، فشار طبق دستورالعمل آزمون افزایش می‌یابد. سپس فشار و وضعیت سیستم در مدت تعیین‌شده پایش می‌شود.
این روش بیشتر برای ارزیابی استحکام و یکپارچگی خطوط لوله و بررسی نشتی در شرایط آزمون کاربرد دارد. فشار آزمون، زمان نگهداری و معیار پذیرش باید بر اساس استاندارد، طراحی و مشخصات پروژه تعیین شوند.
۲. تست پنوماتیک
در تست پنوماتیک، به‌جای مایع از گاز فشرده استفاده می‌شود. این روش ممکن است زمانی مطرح شود که استفاده از آب امکان‌پذیر نباشد یا خشک ماندن خط لوله اهمیت داشته باشد.
بااین‌حال، گاز فشرده انرژی ذخیره‌شده زیادی دارد و خرابی ناگهانی تجهیزات می‌تواند خطرناک باشد. بنابراین تست پنوماتیک فقط با ارزیابی ریسک، محدوده ایمن، تجهیزات مناسب و اجرای دستورالعمل مصوب انجام می‌شود.
۳. تست نشتی با محلول کف‌ساز
در این روش، محلول مخصوص روی اتصالات و نقاط مشکوک اعمال می‌شود. تشکیل حباب می‌تواند نشانه خروج گاز از محل اتصال باشد.
این روش برای بررسی موضعی اتصالات قابل‌دسترسی، فلنج‌ها و برخی اتصالات رزوه‌ای کاربرد دارد، اما برای خطوط مدفون یا مسیرهای طولانی به‌تنهایی کافی نیست.
۴. نشت‌یابی با دستگاه التراسونیک
دستگاه نشت‌یاب التراسونیک می‌تواند صداهای فرکانس بالایی را که هنگام خروج گاز از یک منفذ ایجاد می‌شوند شناسایی کند. این روش برای بررسی برخی اتصالات و تجهیزات تحت فشار مفید است.
نتیجه به فاصله دستگاه، صدای محیط، فشار سیستم و نوع نشتی بستگی دارد؛ بنابراین باید از دستگاه مناسب و روش اجرایی مشخص استفاده شود.
۵. نشت‌یابی با حسگرهای آکوستیک
در این روش، حسگرها ارتعاشات و صداهای ایجادشده بر اثر خروج سیال یا تغییر جریان را دریافت می‌کنند. تحلیل سیگنال‌ها می‌تواند به تشخیص وجود نشتی یا تخمین محل آن کمک کند.
در خطوط طولانی، استفاده از چند حسگر و مقایسه زمان رسیدن سیگنال‌ها ممکن است دقت مکان‌یابی را افزایش دهد؛ البته شرایط نصب و ویژگی‌های خط روی نتیجه اثر دارند.

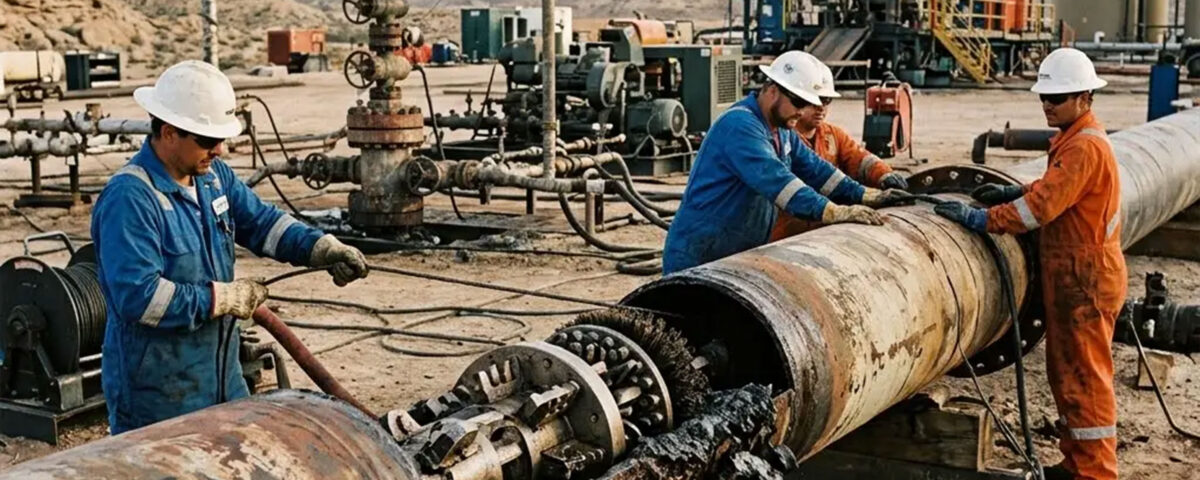

تست نشتی خطوط انتقال نفت و گاز چیست؟ معرفی ۹ روش نشت‌یابی
۶. روش ترانسمیتر فشار دینامیکی
در روش ترانسمیتر فشار دینامیکی، فشار خط لوله به‌صورت پیوسته یا با نرخ نمونه‌برداری مناسب اندازه‌گیری می‌شود. تغییرات فشار در طول زمان بررسی می‌شوند تا رفتار غیرعادی احتمالی مشخص شود.
این روش می‌تواند بخشی از سامانه پایش خطوط انتقال باشد؛ اما افت فشار به‌تنهایی اثبات‌کننده نشتی نیست، زیرا تغییر دبی، عملکرد شیرها، تغییر دما و شرایط راه‌اندازی نیز ممکن است فشار را تغییر دهند.
۷. تست نشتی به روش کابلی
در تست نشتی به روش کابلی، کابل حسگر در امتداد مسیر لوله یا در نقاط حساس نصب می‌شود. بسته به نوع سامانه، کابل می‌تواند به تغییرات دما، تماس با مایع یا گاز مشخص، یا ویژگی‌های دیگر محیط واکنش نشان دهد.
این روش برای برخی خطوط مدفون، مسیرهای حساس و سامانه‌های پایش پیوسته کاربرد دارد. نوع کابل، محل نصب و سازگاری آن با سیال باید متناسب با شرایط پروژه انتخاب شود.
۸. نشت‌یابی با گاز ردیاب
در روش گاز ردیاب، از گازی مناسب و سازگار با الزامات ایمنی استفاده می‌شود و سپس با حسگر مخصوص، خروج احتمالی آن در محل‌های مشکوک بررسی می‌شود.
این روش می‌تواند برای یافتن نشتی‌های کوچک مفید باشد، اما انتخاب گاز، شیوه تزریق، تهویه، سازگاری مواد و ایمنی کار باید پیش از آزمون مشخص شوند.
۹. پایش دبی و موازنه جرمی
در این روش، مقدار سیال ورودی و خروجی یک بخش از خط لوله با استفاده از ابزارهای اندازه‌گیری مقایسه می‌شود. اختلاف غیرعادی و پایدار می‌تواند نشانه نشتی یا خطای اندازه‌گیری باشد.
دقت این روش به کیفیت ابزارها، هم‌زمانی اندازه‌گیری‌ها، شرایط عملیاتی و مدل محاسباتی بستگی دارد. برای خطوط مهم، معمولاً داده‌های دبی با فشار، دما و اطلاعات عملیاتی دیگر ترکیب می‌شوند.
جدول مقایسه روش‌های تست نشتی خطوط انتقال نفت و گاز
|
روش |
کاربرد اصلی |
محدودیت مهم |
|
تست هیدرواستاتیک |
بررسی استحکام و نشتی در آزمون فشار |
نیاز به پرکردن و تخلیه سیال آزمون |
|
تست پنوماتیک |
آزمون در مواردی که مایع مناسب نیست |
خطر بالای انرژی ذخیره‌شده |
|
محلول کف‌ساز |
بررسی موضعی اتصالات |
مناسب نبودن برای پایش کل خط |
|
التراسونیک |
تشخیص برخی نشتی‌های موضعی |
تأثیر نویز و شرایط محیطی |
|
حسگر آکوستیک |
تشخیص سیگنال‌های صوتی و ارتعاشی |
نیاز به تحلیل صحیح سیگنال |
|
ترانسمیتر فشار دینامیکی |
پایش تغییرات فشار |
افت فشار لزوماً نشتی نیست |
|
کابل حسگر |
پایش مسیر یا ناحیه مشخص |
وابستگی به نوع کابل و نصب |
|
گاز ردیاب |
مکان‌یابی نشتی با حسگر اختصاصی |
نیاز به تجهیزات و روش مناسب |
|
موازنه جرمی و دبی |
پایش ناهنجاری در جریان سیال |
وابستگی به دقت اندازه‌گیری‌ها |
استاندارد تست نشتی پایپینگ
برای انتخاب استاندارد تست نشتی پایپینگ باید نوع خط، سیال، فشار طراحی، کاربرد صنعتی و الزامات قراردادی مشخص باشند. استانداردهای مختلف برای خطوط انتقال، خطوط فرایندی و تجهیزات تحت فشار تدوین شده‌اند و نمی‌توان یک روش یا فشار آزمون واحد را برای همه پروژه‌ها به کار برد.
از مراجع شناخته‌شده می‌توان به موارد زیر اشاره کرد:
- ASME B31.4: خطوط لوله انتقال و توزیع مایعات و دوغاب.
- ASME B31.8: سامانه‌های خطوط لوله انتقال و توزیع گاز.
- ASME B31.3: پایپینگ فرایندی در واحدهای صنعتی.
- API 1110: آزمون فشار خطوط لوله فولادی انتقال گاز، نفت و فرآورده‌های مرتبط.
نسخه قابل‌اعمال استاندارد، الزامات کارفرما، کد طراحی و روش اجرایی تأییدشده باید پیش از انجام آزمون بررسی شوند.
دو نکته مهم در تست نشتی خطوط لوله
نکته مهم اول: افت فشار را به‌تنهایی نشانه قطعی نشتی ندانید.
تغییر دمای سیال، تغییر وضعیت شیرها، تغییر دبی و خطای ابزار دقیق نیز ممکن است باعث افت فشار شوند. نتیجه باید با معیارهای آزمون و داده‌های مکمل ارزیابی شود.
نکته مهم دوم: ایمنی آزمون بر سرعت اجرا اولویت دارد.
محدوده آزمون، نقاط جداسازی، تجهیزات اندازه‌گیری، فشار مجاز و محدوده ایمن باید قبل از شروع مشخص شوند؛ به‌ویژه در تست‌های پنوماتیک.

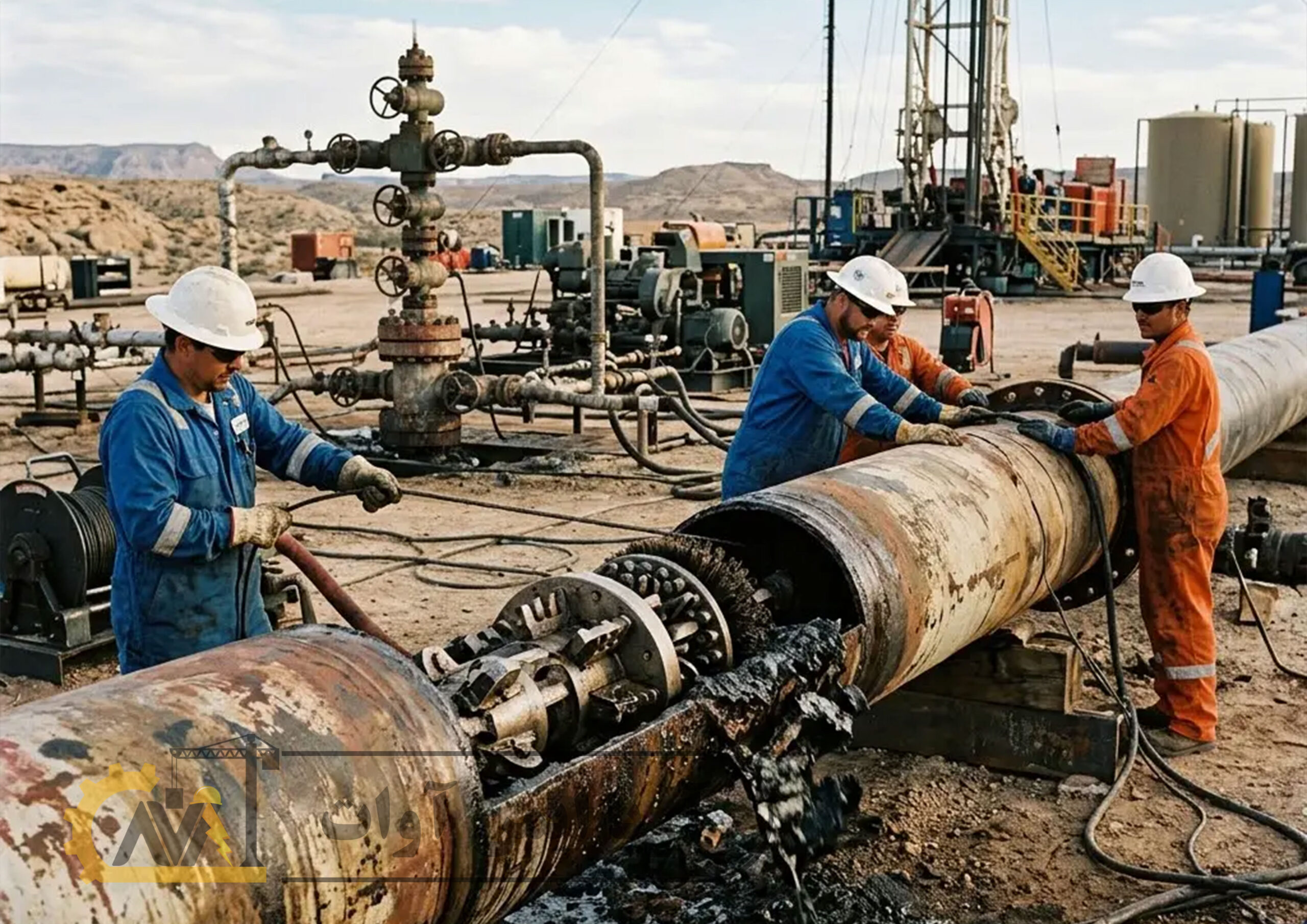

تست نشتی خطوط انتقال نفت و گاز چیست؟ معرفی ۹ روش نشت‌یابی
چه روشی برای تست نشتی خطوط انتقال مناسب‌تر است؟
روش مناسب به هدف بازرسی بستگی دارد. برای بررسی استحکام خط تازه‌اجراشده ممکن است تست فشار لازم باشد؛ برای بررسی موضعی یک اتصال، محلول کف‌ساز یا دستگاه التراسونیک کاربرد داشته باشد؛ و برای پایش مستمر یک خط مهم، سامانه‌های فشار، دبی، آکوستیک یا کابل حسگر مناسب‌تر باشند.
در پروژه‌های حساس، ترکیب چند روش می‌تواند نتیجه قابل‌اعتمادتری فراهم کند. انتخاب نهایی باید با توجه به استاندارد پروژه، نوع سیال، شرایط دسترسی، حساسیت نشتی و پیامدهای احتمالی آن انجام شود.
معرفی شرکت آریا ایمن آوات؛ خدمات بازرسی و مشاوره فنی
شرکت آریا ایمن آوات با بهره‌گیری از کارشناسان باتجربه در حوزه خدمات بازرسی و ایمنی صنعتی، آماده ارائه مشاوره به صنایع، شرکت‌ها و مجموعه‌های صنعتی در زمینه انتخاب روش‌های بازرسی، بررسی الزامات استاندارد و برنامه‌ریزی آزمون‌های فنی است. برای دریافت اطلاعات بیشتر درباره خدمات مرتبط با بازرسی فنی و آزمون‌های صنعتی، از طریق وب‌سایت آریا ایمن آوات اقدام کنید. برای درج شماره تماس، لطفاً از شماره رسمی شرکت استفاده کنید؛ شماره‌ای در اطلاعات فعلی من تأیید نشده است. امکان درخواست مشاوره رایگان را نیز در متن نهایی صفحه یا فرم تماس سایت قرار دهید.
سوالات متداول
تست نشتی خطوط انتقال نفت و گاز چه اهمیتی دارد؟
این آزمون به شناسایی خروج ناخواسته سیال، کاهش خطرهای ایمنی و محیط‌زیستی و بررسی سلامت خطوط کمک می‌کند.
تفاوت تست نشتی با تست هیدرواستاتیک چیست؟
تست نشتی بر شناسایی خروج سیال تمرکز دارد؛ تست هیدرواستاتیک با اعمال فشار مایع، برای بررسی استحکام یا یکپارچگی سیستم طبق روش آزمون استفاده می‌شود و می‌تواند نشتی را نیز آشکار کند.
آیا روش ترانسمیتر فشار دینامیکی به‌تنهایی نشتی را مشخص می‌کند؟
خیر. تغییرات فشار می‌توانند دلایل مختلفی داشته باشند. برای نتیجه‌گیری، داده‌های فشار باید با شرایط بهره‌برداری و در صورت نیاز داده‌های دبی، دما و حسگرهای دیگر بررسی شوند.
