– سیستم تولید و انتقال نیرو:

در اغلب ماشین های هیدرولیکی از یک سیال غیر قابل فشرده شدن استفاده می شود. روغن یکی از سیالات غیر قابل فشرده شدن است و برای استفاده در ماشین های هیدرولیک و از جمله جرثقیل های هیدرولیک مناسب می باشد. در یک سیستم ساده هیدرولیک وقتی که پیستون، فشاری را بر روغن وارد می سازد، روغن تمامی این فشار وارده را به پیستون دیگر منتقل می کند و باعث حرکت دادن پیستون بعدی یا قطعه دیگر می شود. فشار لازم برای حرکت پیستون توسط پمپ هیدرولیک تامین می شود.

معمولا در سیستم های هیدرولیک، فشار مورد نیاز توسط یک یا دو پمپ هیدرولیک تامین می شود. این پمپ ها انواع مختلفی دارند که از جمله آنها پمپ یا جابجایی متغیر و پمپ چرخ دنده ای می باشد.

در اغلب جرثقیل های هیدرولیکی از دو پمپ چرخ دنده ای که با هم کار می کنند استفاده می شود. در جرثقیل های تک موتوره، عملیات جابجایی دستگاه و بالا بردن بار توسط همان یک موتور انجام می شود. ولی در جرثقیل های سنگین که معمولا دو موتور دارند، موتور اول برای جابجایی دستگاه به کار رفته و موتور دوم نقش بالا برنده بار را ایفا می کند، هر چند در جرثقیل های خیلی سنگین هر دو موتور هم زمان برای بالا بردن و پایین آوردن بار به کار گرفته می شوند. موتور به کار رفته در دستگاه باید ظرفیتی بیش از ظرفیت لازم برای کنترل سنگین ترین باری که توسط مکانیزم بالابر جابجا می شود، داشته باشد. تمامی چرخ دنده های انتقال حرکت یا گیربکس موتور باید کاملا پوشیده و محصور باشند.

بیشتر بدانید . .
انواع جرثقیل و آشنایی با کارکرد های آنها

بازرسی جرثقیل

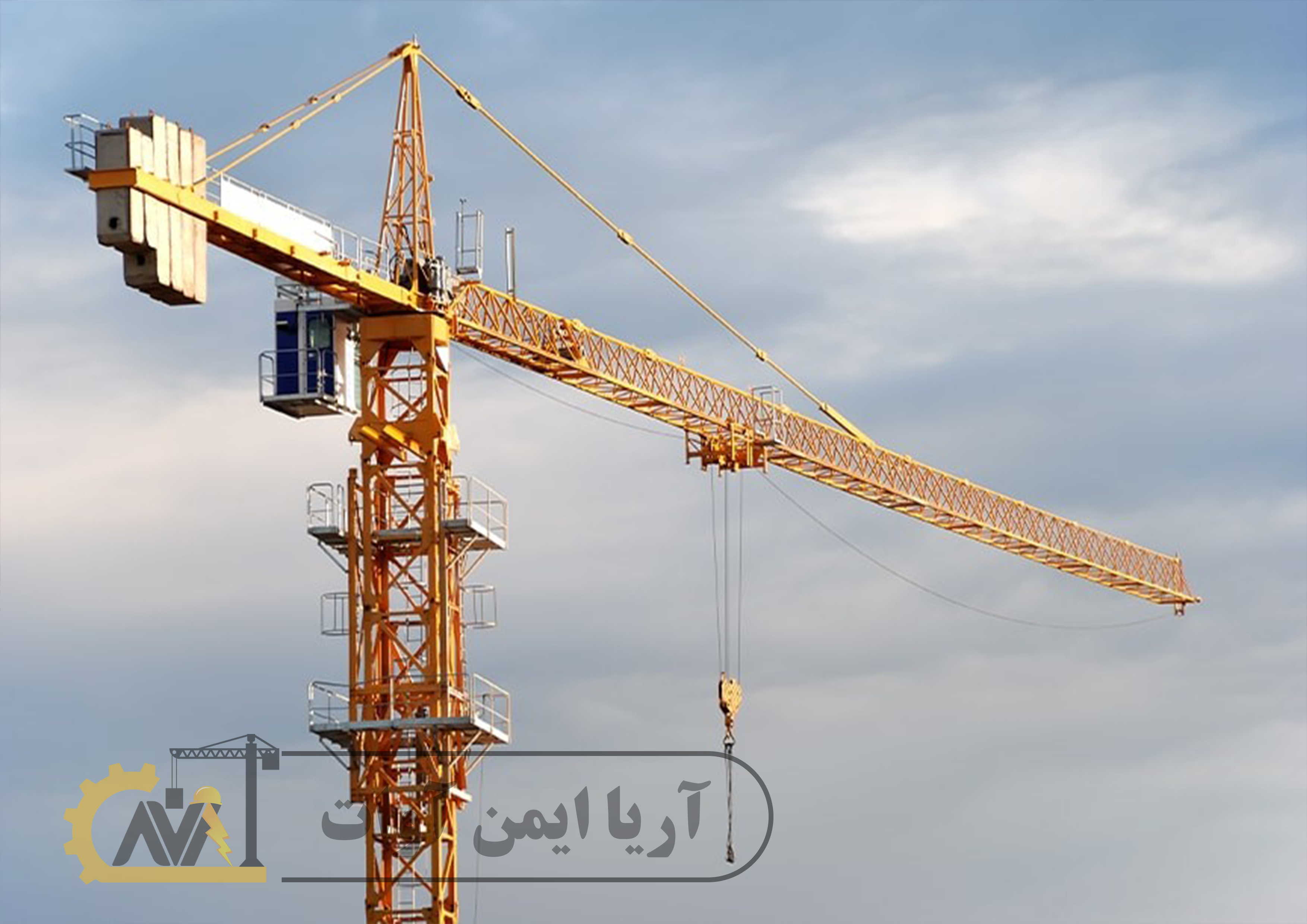

– ساختار فوقانی جرثقیل:

در این بخش اجزایی مانند درام ها و بالابر ها قرار گرفته و در انتهای عقبی آن وزنه های تعادل قرار می گیرد. بخش ساختار بالایی جرثقیل روی ساختار پایینی آن قرار دارد. گاهی در جرثقیل های تک موتوره ، وظیفه ی اصلی تولید نیرو برای حرکت پارکینگی و حرکت بالابری بر عهده همان موتور است. در جرثقیل های دو موتوره، موتور بالابر در قسمت ساختار بالایی جرثقیل قرار می گیرد.

معمولا بخش گردان جرثقیل که شامل کابین دوم راننده و بوم است ساختار فوقانی جرثقیل گفته می شود. به علت فشارهای وارد شده در حین کار به این بخش، در ساختمان آن از مواد مقاوم استفاده شده است. ساختار فوقانی جرثقیل از موتور، بوم و اجزای آن بالابر اصلی و کمکی، سیم بکسل بالابر، سیستم هیدرولیک شامل پمپ هیدرولیک، موتور بالابر، موتور چرخش سیلندر و شیرهای کنترلی، اتاق راننده و تجهیزات ایمنی تشکیل شده است. کشنده دستگاه از دو بخش اصلی شاسی و بدنه تشکیل شده است. در شاسی اجزایی مانند بخش های الکتریکی، مکانیکی و موتور کشنده قرار گرفته و بدنه فقط به شکل یک پوسته فلزی دور تا دور شاسی را پوشانده است.

نحوه عملکرد انواع جرثقیل 1402

نیروی محرکه تولید شده به وسیله موتور، توسط وسایل انتقال دهنده نیرو، به چهار پمپ هیدرولیکی فرستاده می شود. این چهار پمپ عبارتند از پمپ  فرمان، پمپ چرخش، پمپ بالا و پایین دادن بوم و باز و بسته کردن بوم تلسکوپی و پمپ بالابری.

معمولا در جرثقیل ها 3 پمپ اصلی وجود دارد که با اتصال پمپ دیگر تعداد این پمپ ها به چهار عدد نیز می رسد. اولین پمپ، پمپ اصلی است. این پمپ که توسط فشار روغن کار می کند باعث بالا و پایین رفتن بوم جرثقیل می شود. علاوه بر این کشوهای بوم تلسکوپی را بیرون آورده یا داخل می برد. پمپ اصلی قادر است فشاری معادل 3500Psi را ایجاد کند. فشاری که پمپ اصلی ایجاد کند. فشاری که پمپ اصلی تولید می کند، بیشتر از فشار دو پمپ دیگری است چون باید قطعات سنگین تری را حرکت دهد. البته در بعضی از انواع جرثقیل ها، پمپ اصلی با اتصال به یک پمپ جداگانه دیگر حرکت بالابری را انجام می دهد. پمپ فرمان، جک های تعادلی پمپ دوم می باشد که برای جابجایی طولی و عرضی، حرکت جرثقیل و بیرون آمدن جک های تعادلی یا بسته شدن آن نصب شده است.

بیشتر بدانید . .
بازرسی لیفتراک

بازرسی

– سیستم بالا بردن بوم:

برای بالا بردن بوم، از سیستم بالابری استفاده می شود. مکانیزم بالا بردن بوم با استفاده از سیم بکسل و سیلندرهای زیر و داخل بوم انجام می شود. نیروی محرکه موتور، توسط تسمه ها و چرخ دنده ها به بالابر منتقل شده و به کمک سیم بکسل و سیلندرهای هیدرولیکی، بوم جابجا می شود.

نحوه عملکرد انواع جرثقیل

نحوه عملکرد انواع جرثقیل

– سیستم فرمان:

در جرثقیل های متحرک و کارگاهی برای هدایت و جابجایی دستگاه از فرمان استفاده می شود ولی در جرثقیل های سنگین و زنجیری، حرکات دستگاه به کمک تجهیزات دیگر کنترل می شود. سیستم فرمان جرثقیل طوری طراحی شده که همانند لیفتراک، قدرت مانور زیادی داشته باشد و به راحتی بتواند در فضاهای کم جابجا شود.

تاییدیه جرثقیل

– سیستم چرخش:

یکی دیگر از قسمت های مهم جرثقیل متحرک، سیستم چرخش و سینی گردان آن است که حرکات چرخشی جرثقیل توسط این قسمت انجام می شود. سینی گردان توسط مجموعه ای از چرخ دنده ها به سیستم انتقال نیرو وصل است. با چرخش سینی گردان، بوم و اتاق راننده، قابلیت چرخش 360 درجه ای در دستگاه ایجاد می شود.

– سیستم بالابر (وینچ):

نیروی انتقالی از موتور دیزلی، پس از عبور از پمپ بالابر نصب شده روی دستگاه، سرانجام به درام جمع کننده سیم بکسل وارد می شود، درام های مذکور با فرمان صادر شده، سیم بکسل را باز و بسته می کنند.

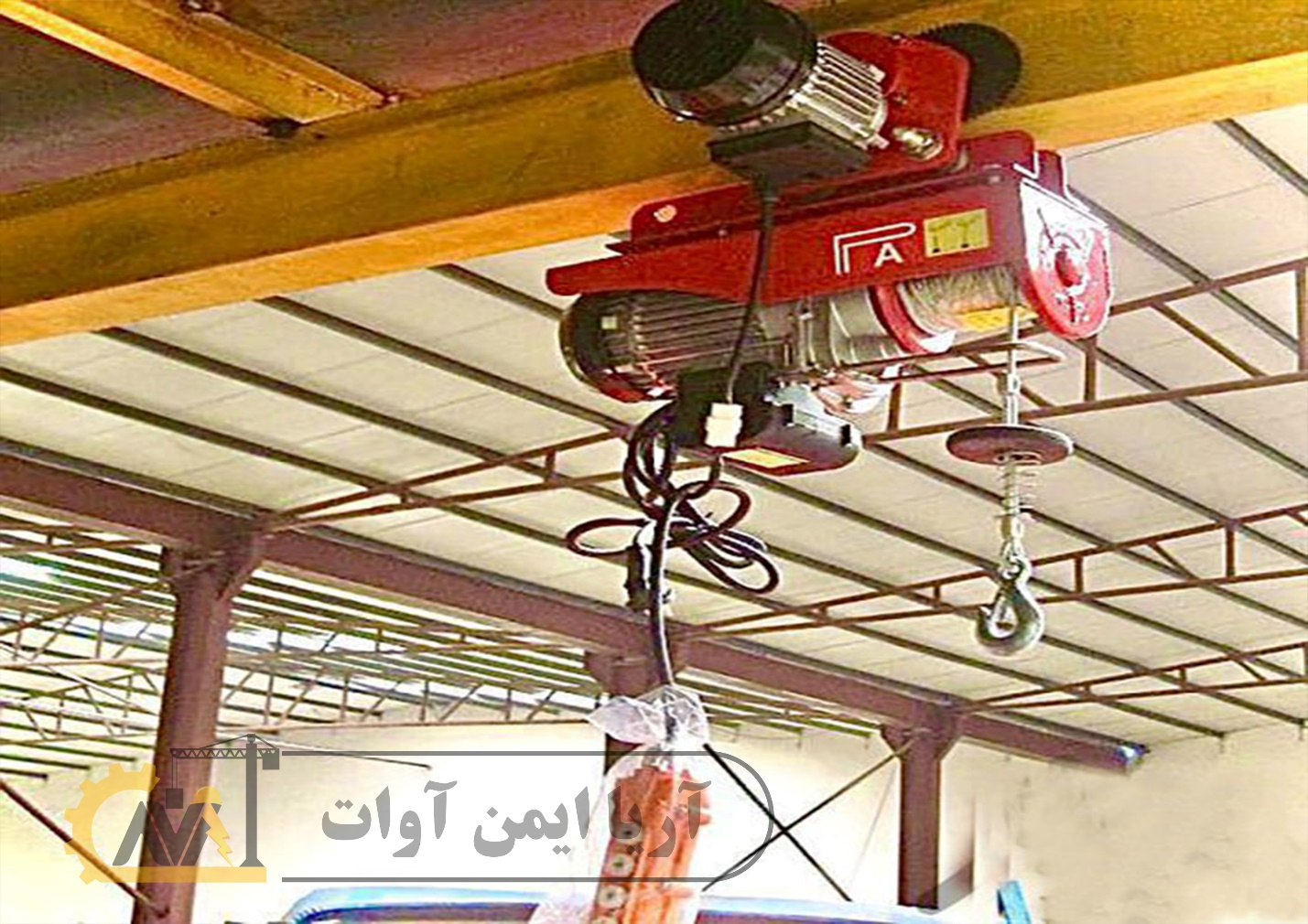

نحوه عملکرد انواع جرثقیل

نحوه عملکرد انواع جرثقیل

استاندارد جرثقیل

– سیستم PTO

در جرثقیل های هیدرولیکی، دکمه ای وجود دارد که وظیفه تغییر نیرو را در سیستم بر عهده دارد.

بیشتر بدانید . .
تجهیزات حاوی آب

با فشار دادن دکمه PTO نیروی موتور از طریق گیربکس به پمپ هیدرولیک و نهایتا به سیلندرهای

داخل و زیر بوم وارد و باعث جابجایی بوم می شود. در غیر این صورت نیروی  موتور برای حرکت

و جابجایی دستگاه به کار می رود. نقش PTO در جرثقیل، تقریبا مشابه دکمه تغییر حالت سیستم

سوخت رسان در خودروهای دوگانه سوز است، دکمه PTO برای شناسایی بهتر، معمولا به رنگ

زرد است و هنگام فعالیت، چراغ وضعیت آن نیز روشن می شود ضمنا از روی تغییر صدای موتور

دستگاه نیز راننده می تواند متوجه فعال شدن این سیستم شود.

– سیستم خنک کننده

یکی دیگر از بخش های مهم در جرثقیل، سیستم خنک کننده آن است. جرثقیل به علت ماهیت

کاری که انجام می دهد تحت فشار است، در نتیجه به علت برخورد و اصطکاک بین اجزای گردنده

مانند چرخ دنده ها و یا اجزای کنترل کننده حرکت مانند ترمز ها، گرمای زیادی تولید می شود.

لذا برای انتقال این گرما و نیز خنک کردن موتور، از آب و روغن استفاده می شود. برای خنک

کردن موتور و روغن هیدرولیک از یک سری تجهیزات خنک کننده با نام cooling system استفاده می شود.

معمولا بادبزن و سایر اجزای سیستم خنک کننده بر اساس نوع جرثقیل در قسمت جلوی آن

و یا در قسمت انتهای دستگاه قرار دارد.

گواهی سلامت

– طناب مورد استفاده در جرثقیل

به منظور بلند نمودن بار در درگاه ها بسته به نوع فعالیت از طناب هایی با جنس های گوناگون

استفاده می شود. جنس های گوناگون عبارتند از:

– زنجیره ساخته شده از آلیاژ فولادی

– نایلون

– پلی استر

– الیاف مصنوعی

– طناب فیبری طبیعی و مصنوعی

نحوه عملکرد انواع جرثقیل

نحوه عملکرد انواع جرثقیل

گواهی نامه سلامت انواع جرثقیل

به منظور ایجاد یک محیط کاری ایمن، مهم است که تمام تجهیزات شما، به ویژه انواع

بیشتر بدانید . .
خاموش کننده های دستی

جرثقیل بدون نقص کار کنند. یکی از بهترین روش ها برای اطمینان از آن، رعایت دستور

العمل بازرسی انواع جرثقیل است. این امر به جلوگیری از تصادفات و جراحات و همچنین

صرفه جویی در هزینه کمک می کند.

بازرسی تاور کرین، بازرسی جرثقیل موبایل، بازرسی کلایمر، بازرسی بالابر کارگاهی،

بازرسی جرثقیل سقفی و دروازه ای بازرسی جرثقیل مونوریل و بازرسی تجهیزات باربرداری

(تسمه و بلت و چشمی و شگل و غیره) خدمات قابل ارایه توسط شرکت آریا ایمن آوات هستند.

تست بار جرثقیل از مراحل مهم روند بازرسی جرثقیل میباشد. ما بر اساس اصول استاندارد

ASME B30 و با تکیه بر چک لیست تخصصی بازرسی، به دقت تست بار را انجام خواهیم داد

و ظرفیت ایمن جرثقیل را مشخص می‌کنیم.

اجزا جرثقیل

شرکت بازرسی آریا ایمن آوات با سال ها تجربه در زمینه خدمات بازرسی جرثقیل،

یکی از حرفه ای ترین شرکت ها در حوزه بازرسی است. شرکت آریا ایمن آوات با دریافت

کلیه مجوزهای لازم از سازمان ملی استاندارد و وزارت کار و رفاه اجتماعی ، آماده ارائه کلیه

خدمات بازرسی ایمنی جرثقیل در سراسر کشور عزیزمان ایران است.

ما در آریا ایمن آوات با در اختیار داشتن دفتر و نمایندگی در اغلب استان های کشور،

خدمات بازرسی ایمنی انواع جرثقیل و صدور گواهینامه سلامت را بر اساس استاندارد

ASME B30و استاندارد های ملی ایران با بهترین کیفیت و نازلترین قیمت در سراسر

ایران انجام می دهیم. بازرسی ادواری جرثقیل و صدور گواهینامه سلامت باعث بالا

بردن ایمنی کاربری و افزایش قابل توجه عمر دستگاه ها خواهد شد.
